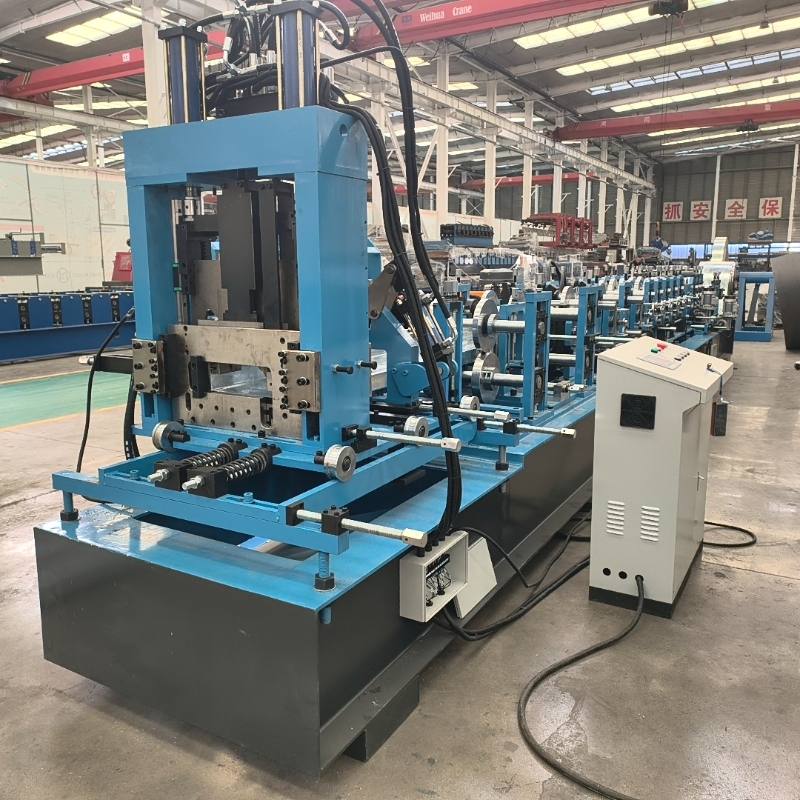

CZ Purlin mašina

Produkto aprašymas

Kai tai susiję su didelės apimties plieno gamyba,Parfuyra pagrindinis prekės ženklasCZ rulonų formavimo mašinasu „Electric Mold Change“, siūlanti vientisą greičio ir struktūrinio vientisumo derinį. Šiuolaikinėje statybų aplinkoje laikas yra svarbiausia valiuta. Tradicinis rankinis C ir Z garbanų gamybos reguliavimas konkurencingoms įmonėms nebėra perspektyvus. Čia yra mūsų pažengusiųjųCZ rulonų formavimo mašinasu Electric Mold Change žingsniais, paversdamas valandas sąrankos sekundėmis automatizuoto tikslumo.

Gaminio specifikacijos:

Taikomos medžiagos: Q235 karštai valcuotas juostinis plienas arba karštai valcuotas cinkuotas plienas (1,5–3,0 mm)

Našumo parametrai

Ritinio medžiaga:

1.Pagrindiniai volai: GCr15 guolių plienas

Pagalbiniai šoniniai volai: Cr12 plienas

Apdorojimo technologija:Kalimas grūdinimas + grubus tekinimas + grūdinimas (HRC58-60) + CNC apdailos tekinimas, po kurio atliekamas poliravimas ir kietas chromavimas

2.Pagrindinis velenas:

Medžiaga:Variklio velenas: 40Cr plienas; Kiti ritininiai velenai: 45# plienas

Apdorojimo technologija:Grūdinimas ir grūdinimas (HB210-230) + grubus tekinimas + cilindrinis šlifavimas + paviršiaus poliravimas ir kietas chromavimas

Pagrindinės formavimo mašinos

Maitinimas: kreipiamasis velenas + kreipiamasis ratas

Lygiavimas:3 viršutiniai volai + 4 apatiniai volai + dviejų pakopų padavimas

Medžiaga:45# Plienas

Apdorojimo technologija:Grubus tekinimas + aukšto dažnio terminis apdorojimas (HRC50-55) + cilindrinis šlifavimas + paviršiaus poliravimas ir kietas chromavimas

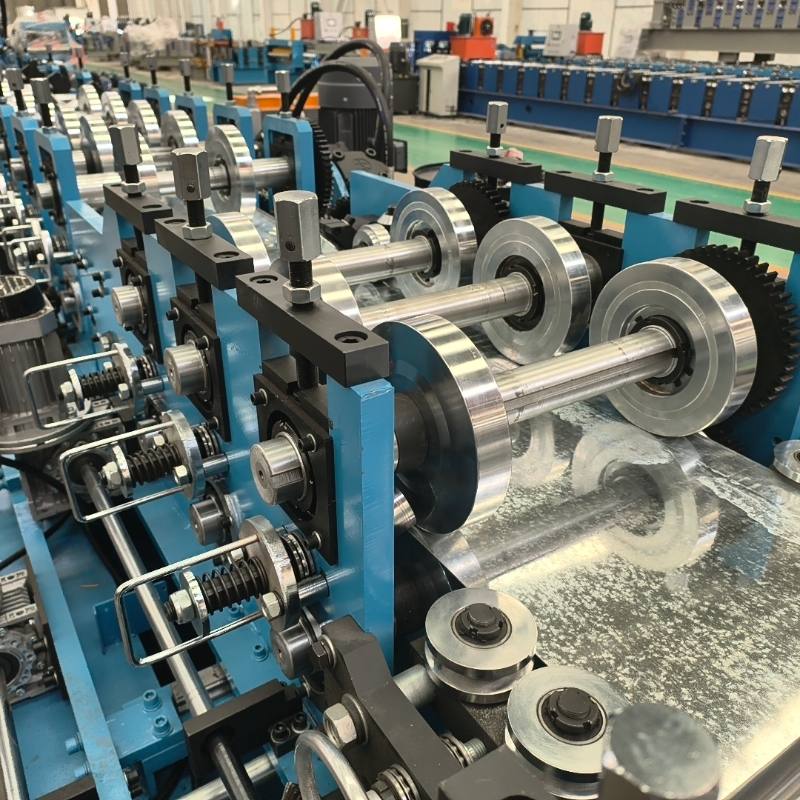

Pagrindinis formavimas:18 formavimo stočių

Įrengta 13 CZ keičiamų modulių rinkinių. Perjungimas gali būti baigtas sukant 180 laipsnių, o specifikacijos dydį galima reguliuoti naudojant elektrinius mygtukus.

Šonkaulių presavimas:In-line Tiesus Rib

Tiesinimas:10 ritinėlių CZ specifinis dviejų ašių tiesinimas + 4 ritinėlių dviejų ašių tiesinimas, iš viso du tiesinimo blokai

Maitinimas:Įrengta transmisija, varoma viršutine ir apatine veleno pavaromis

Perforavimas:Vienos ir dvigubos skylės perforavimas po formavimo

Pasirenkama su apvaliomis skylėmis (Φ14 mm, Φ16 mm) ir ovaliomis skylėmis (28 × 16 mm, 28 × 14 mm)

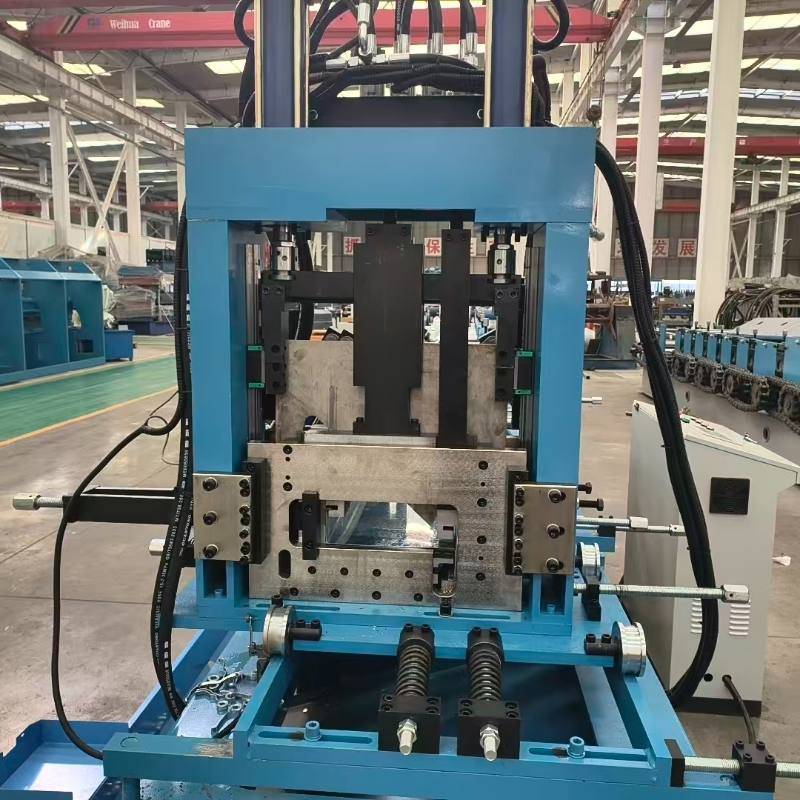

Kirpimas:Bepakopė kirpimo sistema po formavimo, nereikia keisti įrankio kirpimui, rankinis formos keitimas

Pjovimo medžiaga:Cr12 plienas

Valdymo sistema

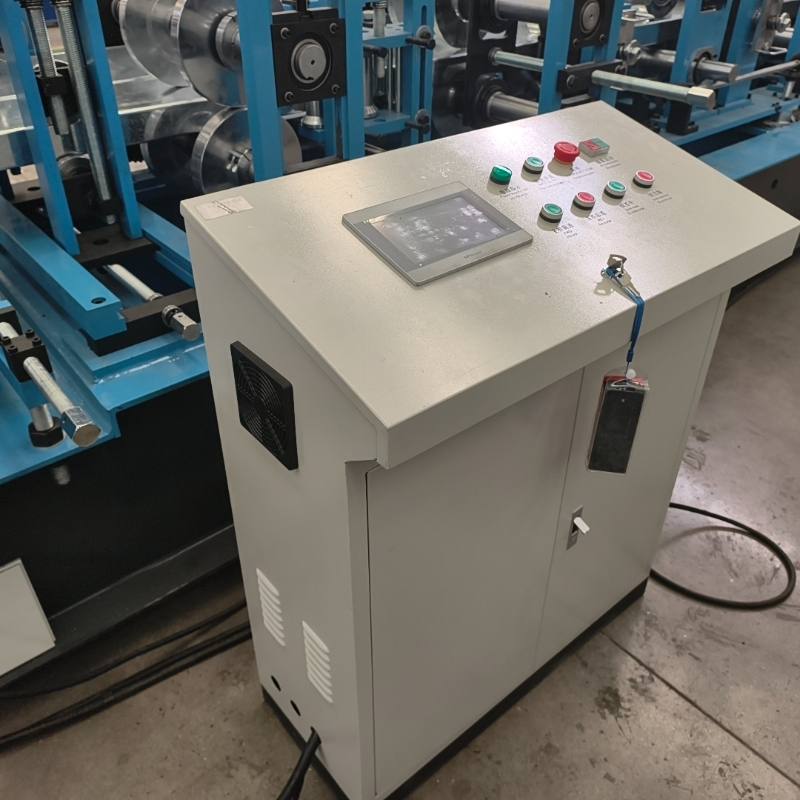

Pagrindinė valdymo spinta:1 vienetas (aviacijos kištukas)
Pelėsių keitimo būdas:Elektrinis formų keitimas (trys formų keitimo varikliai: 0,75 KW × 3)
Formos keitimo paskirstymo dėžutė:1 vienetas (įrengtas rėmo viduryje)
Išorinis valdiklis:1 vienetas (palengvina judėjimo pirmyn ir atgal valdymą gamybos ir paleidimo metu)

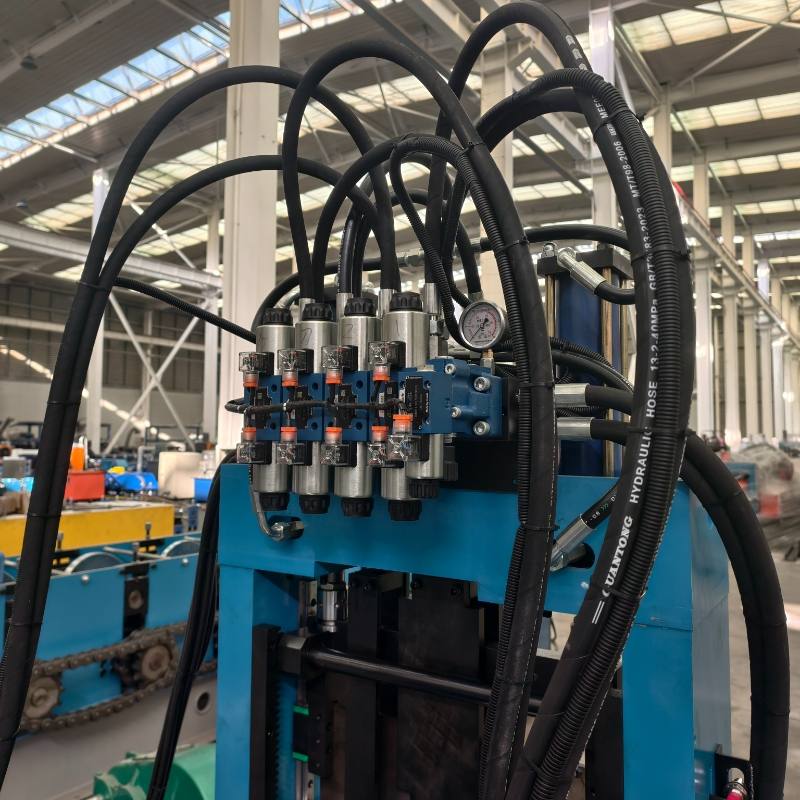

Hidraulinė sistema

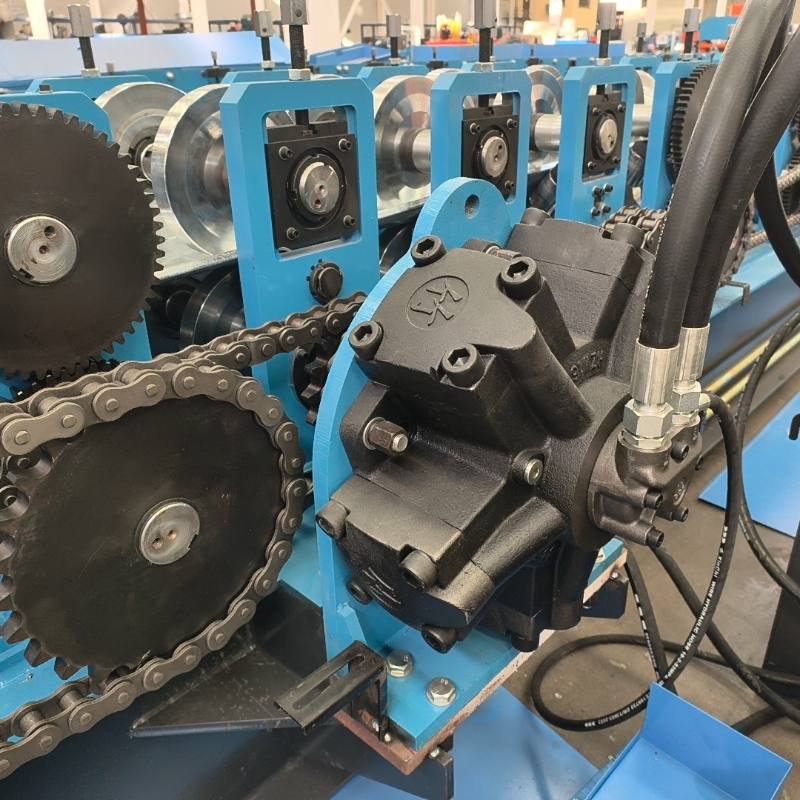

Hidraulinis variklis:Išorinis penkių žvaigždučių stūmoklio švaistiklio tipas (Ningbo Hanzhu)
Hidraulinė stotis:
Hidraulinės stoties galia:22 kW
Alyvos bako talpa:500L IV. Atsuktuvo apkrova: 5T
Priveržimo būdas:Rankiniu būdu sukamas keturių jungčių centrinis užveržimas į išorę
Stabdys:Dvigubas veleno užspaudimas

Medžiagos pagalbinis stalas

• Medžiagos atraminis ilgis:3m, 2 vnt
• Pagalbinis metodas:Rėmas suvirintas kanaliniu ir kampiniu plienu, paviršiuje sumontuoti ritinėliai

Kodėl verta rinktis Parfu elektrinę formų keitimo sistemą?

Pagrindinis Parfu sistemos privalumas yra jos protinga integracija. Skirtingai nuo tradicinių mašinų, kurioms reikia rankiniu būdu išmontuoti volus, mūsų CZ valcavimo mašina su elektriniu formų keitimu naudoja PLC valdomą variklių sistemą formavimo įrankiams pasukti ir reguliuoti.

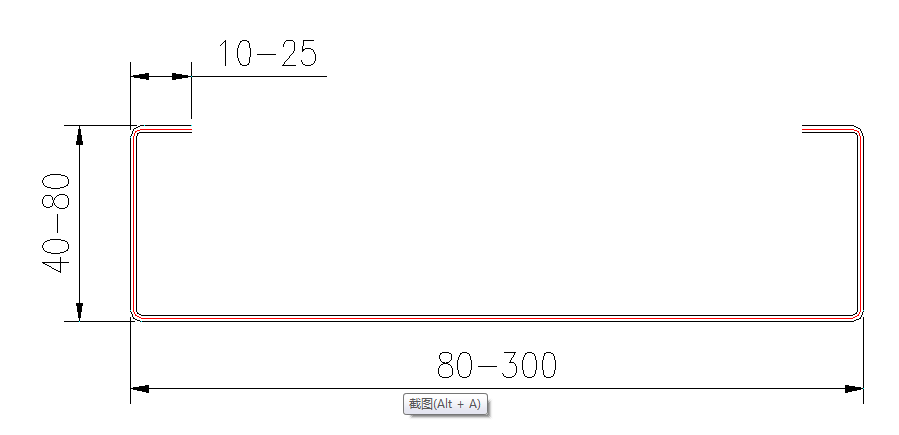

Greitas perjungimas: perėjimas tarp C ir Z profilių arba skirtingų dydžių (100–300 mm) nepakeliant nė vieno veržliarakčio.
Neprilygstamas tikslumas: Elektrinė pavara užtikrina, kad kiekvienas reguliavimas būtų sukalibruotas milimetro tikslumu, taip sumažinant medžiagų švaistymą.
Operatoriaus sauga: Automatizuodami pelėsių keitimą sumažinate sužalojimų darbo vietoje riziką, susijusią su sunkių daiktų kėlimu rankomis.

Pramonės įžvalga: MūsųCZ Purlin ritininio formavimo mašinas yra suprojektuoti taip, kad būtų galima apdoroti didelio tempimo stiprumo cinkuotą plieną, užtikrinant, kad jūsų produkcija kiekvieną kartą atitiktų tarptautinius statybos standartus.
