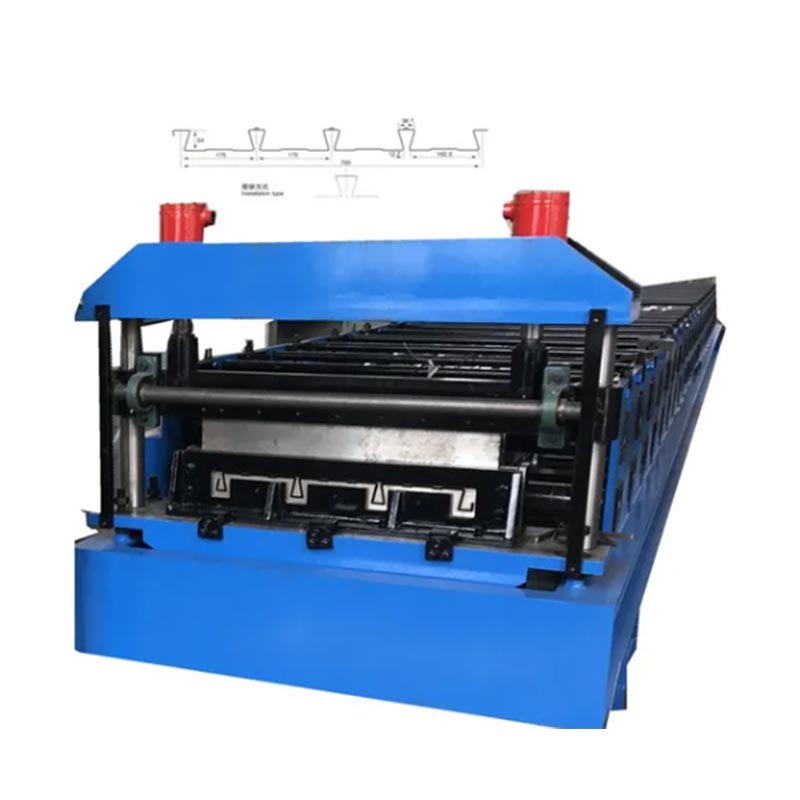

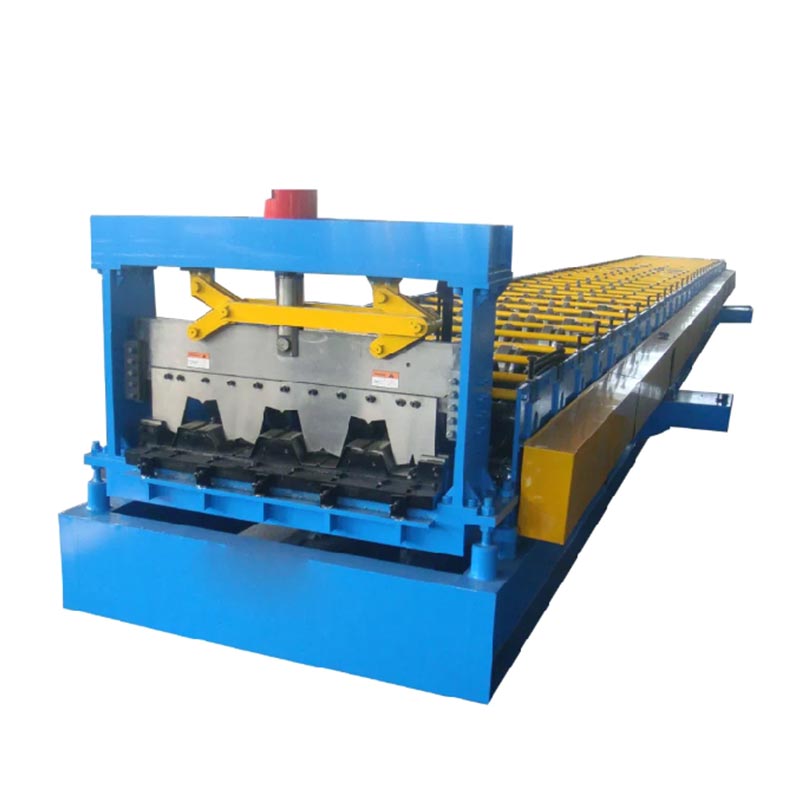

Dovetail grindų dengimo mašina

Dizaino privalumai

Šios santvaros tipo grindys turi specialų skerspjūvį. Konstrukcija padidina konstrukcijos tvirtumą ir keliamąją galią. Ši konstrukcija leidžia naudoti ilgesnius tarpatramius ir mažesnį grindų gylį. Tai taip pat pagerina akustines savybes. Ši grindų sistema plačiai naudojama sudėtinguose projektuose. Tai sporto arenos, teatrai, biurų pastatai ir kelių aukštų statiniai.

Jo paukščio pėdos forma sukuria tvirtą mechaninį ryšį su betonu. Ši jungtis žymiai padidina bendrą grindų plokštės stiprumą ir stabilumą. Plokščias viršutinis paviršius palengvina betono liejimą. Dėl to sumažėja tradicinių klojinių sąnaudos.

Savybės ir privalumai

Didelis efektyvumas ir automatizavimas

„Dovetail Floor Deck Forming Machine“ naudoja PLC valdymo sistemą su jutiklinio ekrano sąsaja. Visi procesai – tiekimas, formavimas, perforavimas ir skaičiavimas – yra visiškai automatizuoti. Veikimas nesudėtingas, o gamyba vyksta sklandžiai. PLC valdo sistemą pagal iš anksto nustatytą ilgį ir kiekį.

Tai labai sumažina darbo poreikius.

Tikslus profilio formavimas

Daugiapakopis ritininio formavimo procesas užtikrina aukštą tikslumą ir vienodą gatavų lakštų geometriją. Hidraulinė pjovimo sistema užtikrina tikslius pjūvius švariais kraštais.

Tvirta konstrukcija

Pagrindinis rėmas pagamintas iš suvirinto plieno. Jam taikomas stresą mažinantis apdorojimas, užtikrinantis puikų stabilumą ir ilgą tarnavimo laiką. Ritinėlių velenų pagrindinė medžiaga yra didelio stiprumo plienas. Šie velenai yra termiškai apdorojami, kad būtų padidintas tvirtumas. Jie taip pat yra padengti chromu. Šis paviršiaus apdorojimas pagerina atsparumą dilimui ir prailgina jų tarnavimo laiką.

Didelė galia ir išėjimas

Pagrindinis variklis siūlo visiškai reguliuojamą galią. Krumpliaračiai arba grandinės užtikrina sklandų veikimą. Gamybos linija veikia maždaug 8–20 metrų per minutę greičiu. Greitis priklauso nuo medžiagos storio ir profilio sudėtingumo. Dėl to mašina idealiai tinka didelės apimties gamybai.

Medžiagų suderinamumas

Mašina gali apdoroti įvairias ritinių medžiagas. Tai yra cinkuotas plienas, spalvotas plienas ir nerūdijantis plienas. Įprastas medžiagos storis svyruoja nuo 0,8 iki 1,5 mm.

Struktūrinis našumas

Plokštelės konstrukcija sukuria kompozicinį ryšį su betonu. Tai pagerina grindų plokštės stiprumą ir standumą. Forma taip pat leidžia naudoti daugiau betono. Tai pagerina garso ir garso izoliacijos savybes.

Pagrindiniai komponentai

Ritės atidarytuvas: Šis įrenginys ištiesina ir išvynioja plieninę ritę.

Išlyginimo ir nukreipimo įtaisas: Jis išlaiko medžiagą plokščią prieš formavimo sekciją.

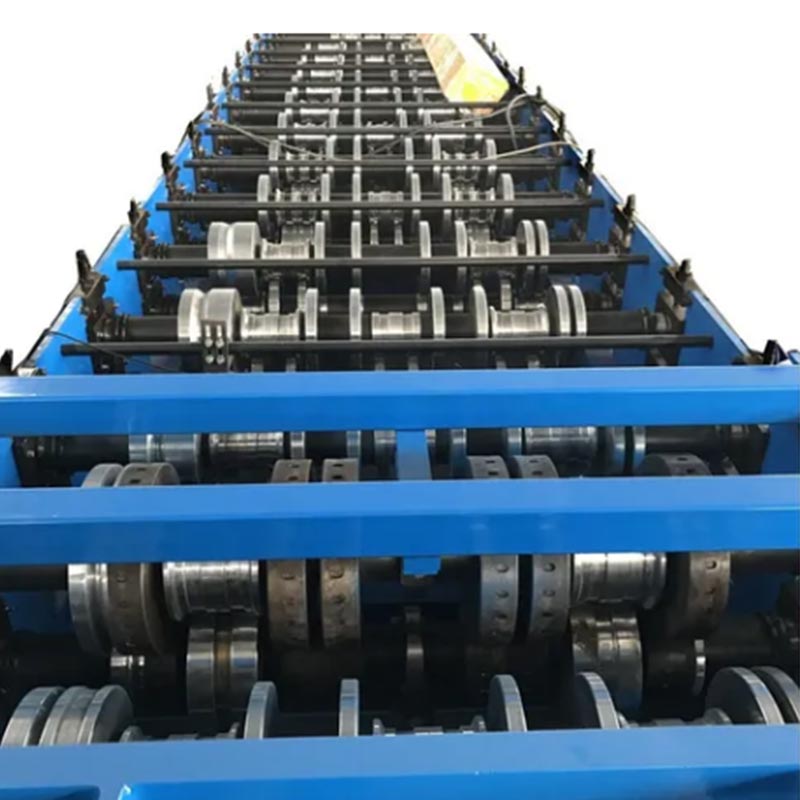

Formavimo blokas ir ritinėliai: Keli ritinėlių rinkiniai atlieka laipsnišką šalto formavimo procesą.

Hidraulinis pjovimo įtaisas: jis tiksliai nupjauna profilį iki iš anksto nustatytų ilgių.

Tiekimo stalas / laikymo įrenginys: šis įrenginys transportuoja ir saugo gatavus produktus.

Techninių specifikacijų pavyzdžiai

Medžiagos storis svyruoja nuo 0,8 iki 1,5 mm.

Formavimo greitis yra apie 8–20 metrų per minutę.

Valdymo sistemoje yra PLC su jutikliniu ekranu.

Pagrindinio variklio galia paprastai yra 11 kW × 2 arba didesnė, priklausomai nuo modelio.

Medžiagos plotis paprastai yra 1000–1250 mm, tačiau jį galima pritaikyti.

Ritininė medžiaga pagaminta iš didelio stiprumo legiruotojo plieno ir chromuota.

Bendrosios programos

Plieninio karkaso grindų sistemos daugiaaukščiuose pastatuose

Parkavimo aikštelės ir privažiavimo keliai

Pramoninių pastatų grindys

Grindys sporto objektams ir komerciniams pastatams

Tiltai, didelės apkrovos platformos ir kitos sudėtinės konstrukcinės grindys

Santrauka

„Dovetail“ grindų denio formavimo mašina veikia labai efektyviai ir stabiliai. Tai labai automatizuota įranga. Ši mašina gamina metalinius denio lakštus su uodegos profiliu.

Šie denio lakštai siūlo pagrindinius privalumus. Jie užtikrina didelį stiprumą, greitą montavimą, gerą triukšmo mažinimą ir tvirtą betono sukibimą.

Mašina atitinka griežtus pramonės standartus. Jis nuosekliai atitinka statybos projektų konstrukcijų paklotų kokybės reikalavimus.

Be to, mašina žymiai padidina gamybos našumą. Jos vaidmuo yra gyvybiškai svarbus šiuolaikiniuose gamybos procesuose. Gamintojai ja pasitiki gamindami modernias plienines konstrukcijas ir kompozicines grindų sistemas.
