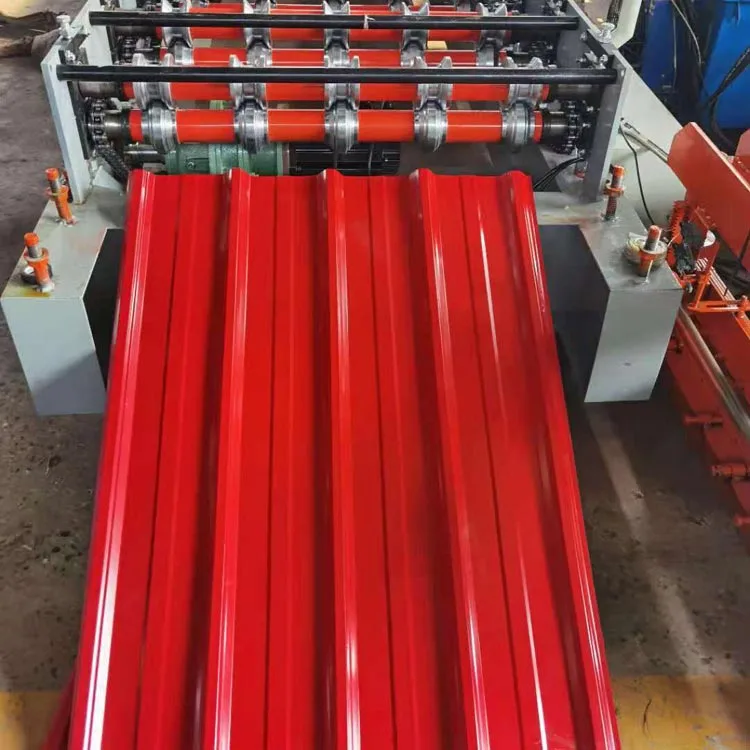

Vienos plokštės spalvos plieno ritinių formavimo linija

Produkto pristatymas

Vienos plokštės spalvos plieno ritinių formavimo linija skirta formuoti iš anksto nudažytas plieno rites. Jis suformuoja juos į individualų stogo dangą ir sienų plokštes. Tai sujungia mechaninį formavimą, elektrinį valdymą ir hidraulinį pjovimą. Visos sistemos yra integruotos į vieną, kompaktiška gamybos linija. Ši integruota kompaktiška konstrukcija užtikrina, kad kiekvienas baigtas lapas atitiktų tikslius matmenis standartus, gali pasigirti lygiu paviršiumi ir vienoda išvaizda.

Gamybos liniją sudaro kelios pagrindinės dalys: decoiler, padavimo kreiptuvas, ritinėlių formavimo sistema, hidraulinis pjovimas blokas, valdymo sistema ir išleidimo lentelė. Jo šerdyje naudojami didelio tikslumo formavimo volai ir patikima transmisija mechanizmas. Ši sistema garantuoja stabilų, nuolatinį veikimą ir gali būti lengvai pritaikoma skirtingiems profiliams be sudėtingas nustatymas. Dėl savo lankstumo jis puikiai tinka tiek didelio masto projektams, tiek gamybai pagal užsakymą.

Funkcijos ir programos

Vienos plokštės spalvos plieno rulonų formavimo linija yra plačiai taikoma keliose pramonės šakose:

Statybų ir statybų sektoriuje ši mašina naudojama esminiams komponentams, pvz., stogo dangai, gaminti lakštai, sienų apdailos plokštės ir lubų lentos. Tai taip pat idealiai tinka įvairiems dekoratyviniams fasadams kurti statiniai, įskaitant pramonės įmones, sandėlius ir komercinius pastatus.

Gyvenamasis būstas: Idealiai tinka lengvoms plieninėms konstrukcijoms, garažams ir surenkamiems namams.

Infrastruktūros projektai: tinka oro uostams, geležinkelio stotims, parodų centrams ir stadionų stogams dengti.

Žemės ūkio įrenginiai: naudojami tvartuose, pašiūrėse ir šaldymo pastatuose, kuriems reikalingos plokštės.

Kokie yra šio produkto pranašumai ir savybės?

Didelio tikslumo formavimas

Kiekvienas volas ir velenas yra apdirbti CNC, laikantis griežtos tolerancijos kontrolės. Rezultatas – tikslus formavimas ir lygumas paviršiaus kokybė be įbrėžimų.

Patvari konstrukcija

Mašinos korpusas pagamintas iš aukštos kokybės plieno. Jo suvirinimo siūlės yra ypač tvirtos, o tai efektyviai apsaugo nuo deformacijos. Volai pagaminti iš didelio stiprumo plieno, pvz., Cr12 arba GCr15. Jie patiria šilumą apdorojimas, užtikrinantis ilgalaikį patvarumą.

Paprasta operacija

Sistema naudoja PLC valdymą su jutikliniu ekranu. Operatoriai tiesiog įveda pjovimo parametrus. Tada mašina automatiškai atlieka formavimą ir pjovimą, o tai labai sumažina rankų darbą.

Mažas triukšmas ir stabilus veikimas

Vienos plokštės spalvos plieno rulonų formavimo linija naudoja grandinės arba pavarų dėžės transmisiją. Šis dizainas užtikrina sklandumą judėjimą ir sumažina vibraciją. Be to, visi guoliai ir judančios dalys yra tiksliai išlygintos. Tas derinimas gamybos metu palaiko žemą triukšmo lygį.

Hidraulinė pjovimo sistema

Hidraulinis pjovimo įrenginys atlieka švarius ir tikslius pjūvius. Tai apsaugo nuo bet kokios lapo kraštų deformacijos. The peiliai yra pagaminti iš aukštos kokybės liejimo plieno, kuris žymiai prailgina jų tarnavimo laiką.

Energijos efektyvumas

Mūsų optimizuota pavaros sistema sumažina energijos sąnaudas, o pažangūs algoritmai sumažina veikimą tuščiąja eiga. Tai tiesiogiai taupo dėl energijos ir priežiūros išlaidų.

Lengva priežiūra

Jo modulinė struktūra supaprastina dalių keitimą ir sistemos reguliavimą. Tuo pačiu metu įprastas tepimas o priežiūra gali būti atliekama lengvai be išmontavimo.

Techniniai parametrai

Prekės aprašymas

Medžiagos tipas Spalvotas plienas, cinkuotas plienas, aliuminio-cinko plokštė
Medžiagos storis 0,3 – 0,8 mm
Medžiagos plotis 1000 – 1250 mm (pritaikomas)
Formavimo greitis 10 – 20 m/min
Riedėjimo stotys 13 – 20 grupių (priklausomai nuo profilio)
Volo medžiaga Aukštos kokybės plienas (Cr12 / GCr15) su kietu chromu
Veleno skersmuo 70 – 80 mm
Pagrindinio variklio galia 5,5 – 7,5 kW
Hidraulinė pjovimo galia 4 kW
Valdymo sistemos PLC su jutikliniu ekranu (pasirenkama „Delta“ / „Siemens“ / „Schneider“)
Pjovimo tipas Hidraulinis po pjovimo, automatinis ilgio valdymas
Matmenys (L × P × A) Apytiksl. 8,5 m × 1,6 m × 1,5 m
Bendras svoris apie 5,5 tonos
Įtampa 380 V, 50 Hz, 3 fazės (galima pritaikyti)

Produkto informacija

1. Decoiler

Sistemoje naudojamas rankinis arba hidraulinis atsuktuvas. Jis laiko ir išvynioja plieno lakštą. Tai užtikrina stabilumą tiekimas ir apsaugo nuo ritės pažeidimo veikimo metu.

2. Maitinimo ir vedimo sistema

Įrengtas tikslaus išlyginimo įtaisas, užtikrinantis, kad medžiaga tinkamai patektų į volelius. Reguliuojamas šonas kreiptuvai apsaugo nuo lakšto nuokrypių, pagerindami formavimo tikslumą.

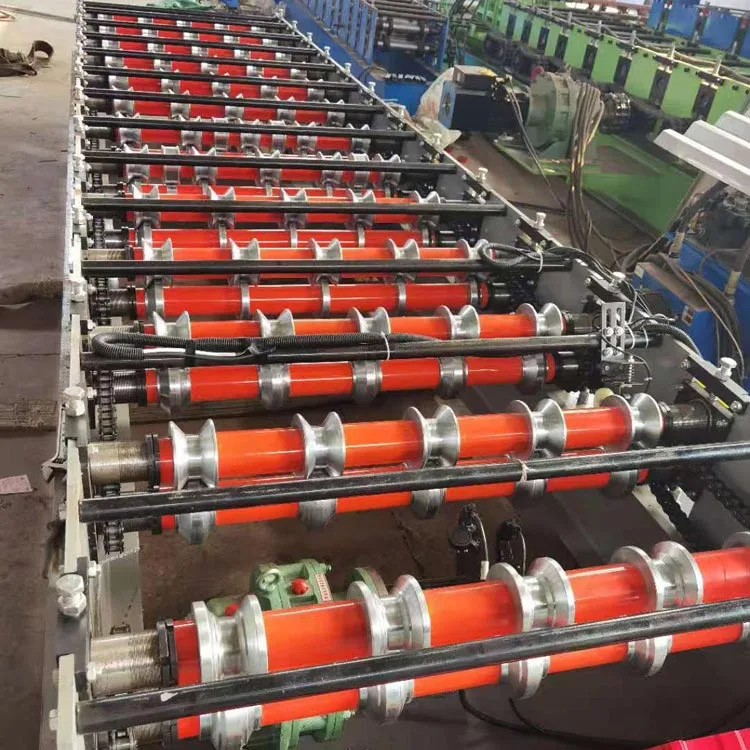

3. Ritinio formavimo sistema

Vienos plokštės spalvos plieno rulonų formavimo linijos širdis yra jos rulonų formavimo sistema. Šis procesas atliekamas žingsniu po žingsnio, kad sukurtumėte galutinį profilį. Kiekviena stotis puikiai suderinta su kita. Jie palaiko vienodą slėgį visame. Tai užtikrina tobulą gaminį be jokių iškraipymų.

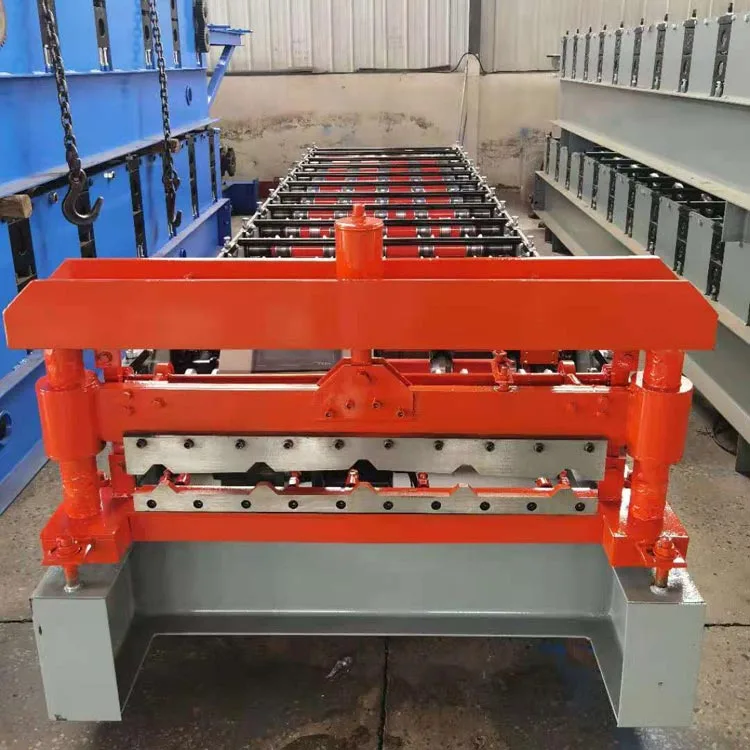

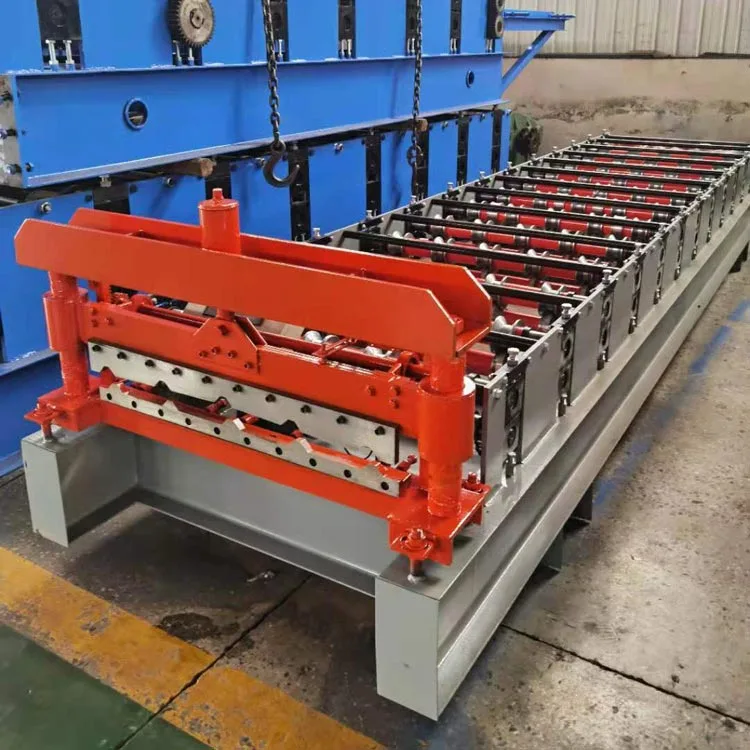

4. Hidraulinis pjovimo blokas

Po formavimo plokštės automatiškai supjaustomos iki nustatyto ilgio. Hidraulinis peilis juda greitai ir tiksliai, užtikrinant tvarkingą kraštą. Pjovimo rėmas pagamintas iš tvirto plieno, kad būtų užtikrintas ilgalaikis stabilumas.

5. Valdymo sistema

Operatoriai naudoja intuityvų PLC jutiklinį ekraną, kad nustatytų pagrindinius parametrus, tokius kaip ilgis, kiekis ir pjovimo delsa.

6. Išvesties lentelė

Užbaigtos plokštės slysta ant pasibaigusio stalo, paruoštos pakavimui. Apdorotas paviršius apsaugo juos nuo įbrėžimų ir lenkimas.

Veiklos ir kokybės užtikrinimas

Kiekvienam įrenginiui atliekame griežtus išankstinius pristatymo testus. Pirmiausia kiekviena mašina atlieka daugybę bandymų, įskaitant tikslumo patikrinimus ir hidraulinius patikrinimus. Tada mūsų technikai sukalibruoja visas elektros sistemas, kad jos veiktų stabiliai. Jie taip pat užtikrina, kad visos judančios dalys būtų kruopščiai suteptos. Kiekviena mašina prieš išsiunčiant yra sertifikuota, kad atitiktų tarptautinius standartus. Taip pat galime pritaikyti įrangą pagal jūsų konkrečius poreikius.

Pakavimas ir pristatymas

Kiekviena mašina yra griežtai tikrinama prieš išsiuntimą. Tai apima formavimo tikslumo patikrinimus ir hidraulinę sistemą patikrinimus. Visos elektros ir valdymo sistemos yra sukalibruotos. Tai užtikrina stabilų veikimą. Mechaninės dalys yra suteptas ir sureguliuotas iki optimalios būklės. Kiekvienas produktas atitinka tarptautinius standartus. Taip pat siūlome pritaikymą kad atitiktų jūsų konkrečius reikalavimus.

Aptarnavimas po pardavimo

Teikiame visą techninę pagalbą. Tai apima montavimo nurodymus ir operatoriaus mokymą. Taip pat gausite visą gyvenimą trunkančios priežiūros konsultacijos. Esame pasirengę siųsti inžinierius į užsienį pagalbos. Ilgalaikiai klientai gauna atsargines dalys savikaina. Jei reikia skubios pagalbos, mūsų internetinė paslauga greitai išsprendžia visas problemas.

Vienos plokštės spalvos plieno rulonų formavimo linija yra patikimas ir efektyvus sprendimas. Jis skirtas stogo dangų ir sienų plokščių gamintojai. Jo technologija užtikrina patikimą valdymą ir tvirtą struktūrą. Tai derinys užtikrina pastovų veikimą ir aukštos kokybės produktus. Mašina yra ekonomiška ir pritaikoma. Tai puikiai tinka tiek mažose dirbtuvėse, tiek didelėse gamybos linijose. Įmonėms, ieškančioms patvarios, efektyvios ir lengvai prižiūrima įranga, tai idealus pasirinkimas šiuolaikinėms statyboms.
