910 spalvoto plieno rulonų formavimo mašina

„910“ nurodo efektyvų skydo dangos plotį. Šis plotis yra populiarus pasirinkimas dideliems pastatams. Tai yra paplitęs gamyklose, sandėliuose, prekybos centruose ir sporto objektuose. Mašina atitinka griežtus reikalavimus moderni konstrukcija. Jis užtikrina didelį tvirtumą, atsparumą oro sąlygoms ir greitą montavimą.

910 spalvų plieno rulonų formavimo mašina sujungia kelis procesus. Su juo galima išvynioti, formuoti ritinius, pjaustyti, ir krovimas. Ši integracija pašalina kelis tvarkymo etapus. Tai sumažina darbo sąnaudas, sumažina medžiagų atliekų kiekį ir pagreitina gamybą. Rezultatas – geresnė investicijų grąža gamintojams ir statybininkams.

Ši mašina yra metalinių pastatų gamybos kertinis akmuo. Tai patikimai sukuria aukštos kokybės plokštės. Šios plokštės sudaro pagrindinį konstrukcijos skydą nuo oro sąlygų.

Išsamus aprašymas

910 spalvų plieno rulonų formavimo mašina yra visa sistema. Kiekviena dalis atlieka svarbų darbą. Gamybos srautas veikia taip:

A. Išmokėjimo stovas (atsuktuvas)

Procesas prasideda čia. Stovas laikosi sunkios spalvos plieno ritės. Ritės paprastai sveria 3–10 tonų. Tai gali būti a paprastas rankinis tipas. Arba tai gali būti motorizuotas įrenginys su hidrauliniu išsiplėtimu didesniems ritiniams. Automatinis dekoileris su ritine mašina yra galimybė. Tai daro krovimą saugesnį ir efektyvesnį.

B. Tiekimo kreiptuvo lentelė

Ši dalis nukreipia nesuvyniotą lakštą į priekį. Tai užtikrina, kad medžiaga tiesiai patektų į išlyginimo sistemą. Tai apsaugo nuo nesutapimų ir gamybos defektų.

C. Lakštų išlyginimo įrenginys

Šis įrenginys turi tikslių ritinėlių rinkinį. Jis išlygina natūralią kreivę iš suvyniotos medžiagos. Plokščias lapas yra esminis. Tai užtikrina vienodą plokštės formą ir lygų paviršiaus apdailą.

D. Servo varoma tiekimo sistema

Ši sistema kontroliuoja tikslų pjovimą. Servo varikliai ir PLC stumia plokščią lakštą į priekį. Tiekimo ilgis yra skaitmeniniu būdu programuojamas. Taip labai tiksliai nustatomas galutinis plokštės ilgis, paprastai ±1 mm.

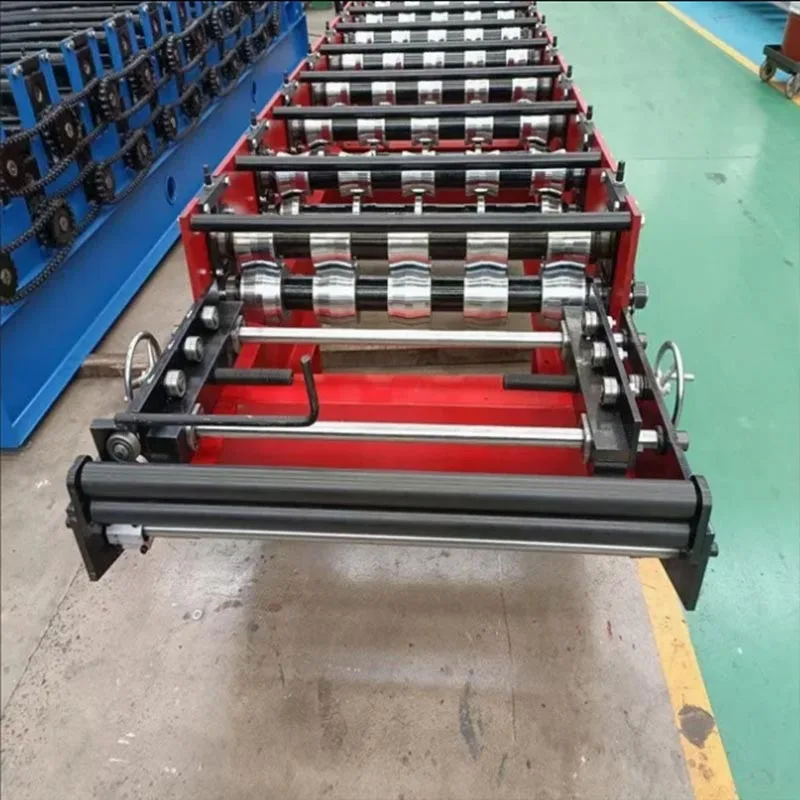

E. Pagrindinė valcavimo stotis

Tai yra mašinos širdis. Čia plokščias lakštas suformuojamas į galutinį 910 profilį. Stotyje yra daug poros grūdinto plieno ritinių. Kiekvienas ritinėlių rinkinys dar šiek tiek sulenkia lakštą. Tai vyksta keliais etapais (dažniausiai 15-22). Laipsniškas procesas apsaugo nuo medžiagos įtempių ir paviršiaus pažeidimų. Ritinėliai yra kieti ir pagaminti paskutinis.

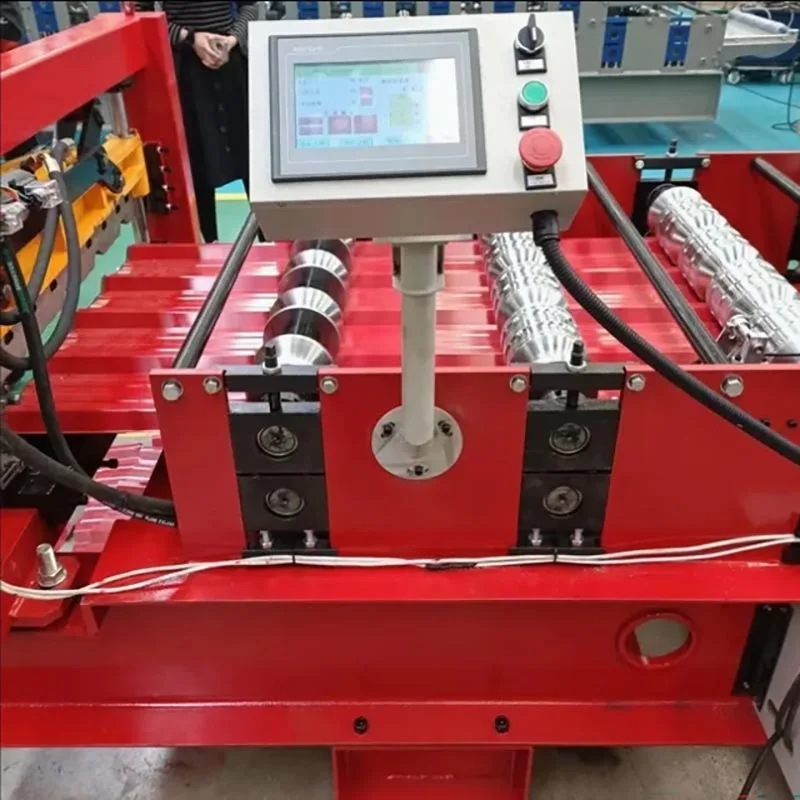

F. PLC ir HMI valdymo sistema

Valdymo centras valdo visą mašiną. Jis naudoja programuojamą loginį valdiklį arba PLC. Tai veikia kaip mašinos smegenys. PLC prisijungia prie jutiklinio ekrano sąsajos, vadinamos HMI. Šis ekranas yra operatoriaus komanda stotis. Iš čia operatorius gali valdyti visas mašinos funkcijas. Jie gali pradėti ir sustabdyti gamybą. Jie taip pat gali nustatykite skydelio ilgį ir kiekį. Sistema pateikia aiškius būsenos atnaujinimus ir įspėjimus. Ši sąranka suteikia visišką valdymą operatoriui po ranka.

Jie gali nustatyti plokštės ilgį, gamybos kiekį ir pjovimo režimą. Jie taip pat gali stebėti mašinos būseną ir produkcijos skaičius.

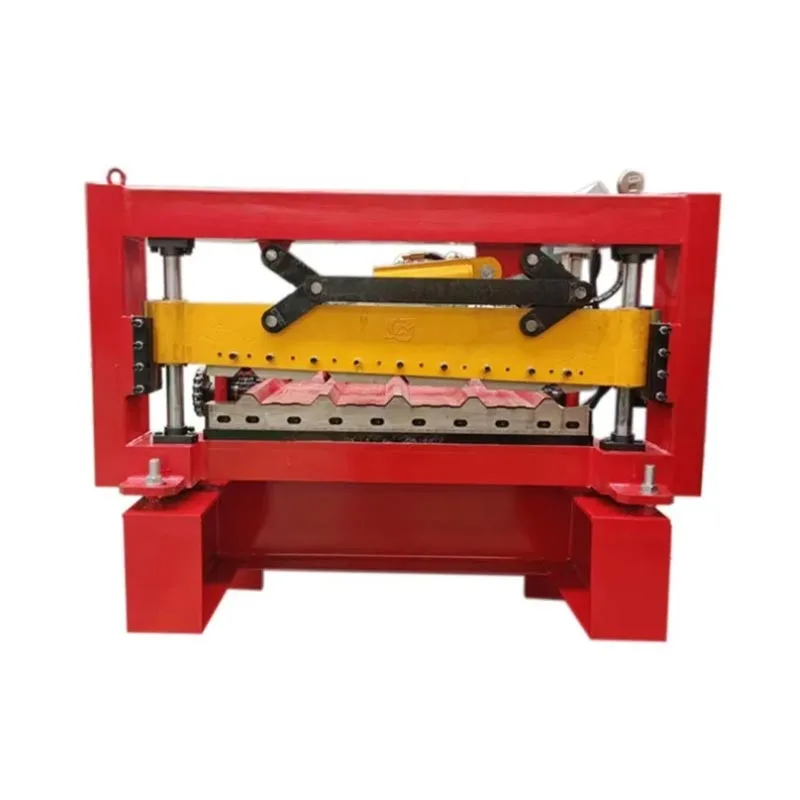

G. Hidraulinė arba servo pjovimo sistema

Kai lapas yra visiškai suformuotas ir pasiekia nustatytą ilgį, pjaustytuvas įsijungia. Hidraulinė arba servo žirklė daro a švarus, be įbrėžimų pjūvis. Servo pjovimas yra greitesnis, tylesnis ir sunaudoja mažiau energijos. Pjoviklis juda kartu su skydeliu į užtikrinti kvadratinį kraštą.

H. Tiekimo konvejeris ir automatinė krovimo sistema

Po pjovimo gatava plokštė pajuda ant konvejerio. Automatinė krovimo sistema surenka plokštes. Tai daro tvarkingas, iš anksto nustatytas rietuves. Ši automatika pašalina rankinį tvarkymą. Tai sumažina įbrėžimų ar įlinkimų riziką. The tada rietuvės yra paruoštos surišti ir išsiųsti.

Techniniai parametrai

*Pastaba: parametrus galima pritaikyti, kad atitiktų konkrečius klientų reikalavimus.*

Pagrindiniai privalumai ir pranašumai

1. Didelis efektyvumas ir automatizavimas

Ši 910 spalvų plieno rulonų formavimo mašina vykdo nepertraukiamą integruotą procesą nuo ritės iki galutinio krūvos. Tai reikia labai mažai operatoriaus dalyvavimo. Vienas asmuo gali įkelti ritinius ir stebėti jutiklinį ekraną. Ši sistema pristato didžiulė produkcija. Ši mašina kasdien pagamina tūkstančius kvadratinių metrų plokščių. Jis puikiai tinka didelio masto projektai.

2. Aukščiausias tikslumas ir kokybė

Ši sistema gamina visiškai vienodas plokštes. Kompiuteriu valdomas (CNC) servo padavimas užtikrina tikslumą. Dėl didelio tikslumo ritinėlių kiekviena plokštė suteikia tokią pačią tikslią formą ir dydį. Tai reiškia, kad jie puikiai susijungia montavimo metu. Galutinė konstrukcija turi tvirtesnį prigludimą, geresnį atsparumą oro sąlygoms ir didesnį stiprumą.

3. Ekonomiškas veikimas

Sutaupo darbo jėgos: vienas operatorius gali valdyti visą gamybos liniją.

Sumažina atliekų kiekį: programuojamas pjaustytuvas nupjauna kiekvieną skydą iki tikslaus ilgio. Tai sumažina medžiagų švaistymą.Ten yra daug mažiau nuopjovų.

Nereikalaujantis priežiūros: ši mašina sukurta naudojant tvirtą visų pavarų pavarą ir kokybiškas dalis. Tai pristato metų patikimas aptarnavimas ir veikia be trumpų prastovų.

4. Didelis lankstumas

Šis gaminys skirtas 910 mm plokštei, tačiau yra labai pritaikomas. Galite lengvai gaminti įvairaus ilgio plokštes. Kompiuteris (PLC) gali saugoti daugybę skirtingų užsakymų darbų nustatymų. The ritinėlio dizainą taip pat galima pritaikyti pagal skirtingus briaunų aukščius ir raštus.

5. Sukurta iki patvarumo

Svarbiausios dalys, tokios kaip formavimo ritinėliai, velenai ir krumpliaračiai, yra pagamintos iš aukštos kokybės legiruotojo plieno. Jie yra grūdinti ir nupoliruotas iki veidrodinio paviršiaus. Ši tvirta konstrukcija atspari nusidėvėjimui dėl nuolatinio naudojimo. Jis išlieka tikslus metus. Tai apsaugo jūsų investicijas.

6. Lengva ir saugu naudoti

Jutiklinio ekrano valdikliai yra intuityvūs. Operatoriai juos greitai išmoksta. Saugumas taip pat yra prioritetas. Mašina turi avarinio stabdymo mygtukai. Judančios dalys turi apsauginius gaubtus. Jame yra įmontuota elektros apsauga. Tai sukuria saugią darbo aplinką.

5. Išsamios detalės ir meistriškumas

A. Tiksliojo formavimo volai

Skydelio kokybė yra labai svarbi. Tai visiškai priklauso nuo ritinėlių. Mūsų volai sukurti taip, kad būtų tikslūs, lygūs ir nuoseklus.

Sumanus dizainas: mes sumaniai projektuojame kiekvieną ritinėlio etapą. Naudojame pažangią CAD/CAM programinę įrangą. Tai užtikrina tobulą formavimą procesas.

Aukščiausios pakopos medžiagos: naudojame aukštos kokybės 45# anglinį plieną arba Cr12 legiruotą plieną.

Tikslus apdirbimas: CNC tekinimo staklės ir šlifuokliai pasiekia itin griežtus leistinus nuokrypius.

Grūdintas paviršius: termiškai apdorojant paviršiaus kietumas pasiekia HRC 58-60, kad būtų užtikrintas išskirtinis atsparumas dilimui.

Lygi apdaila: galutinis šlifavimas ir poliravimas sukuria itin lygų paviršių, kuris nesubraižys dažyto plieno.

B. Tvirtas mašinos rėmas

910 spalvoto plieno ruloninio formavimo mašinos pagrindas yra pagamintas iš storų, didelio tempimo plieno plokščių (≥ 25 mm) ir sustiprinti kanalai. Rėmas yra sumažintas nuo įtempimo, kad būtų išvengta deformacijos esant didelei nuolatinei apkrovai. Ši kieta pamatas užtikrina, kad kiekviena stotis būtų idealiai suderinta. Rezultatas – tiesios, nepriekaištingos plokštės.

C. Išplėstinė valdymo sistema

Mašinos širdyje yra PLC. Jūs tiesiog įveskite skydelio informaciją ekrane. Jis automatiškai skaičiuoja ir sustoja po nustatyto kiekio. Ji taip pat tikrina, ar nėra gedimų, ir įspėja jus. Kad galėtumėte naudoti ateityje, jis įsimena jūsų nustatymus užtikrinti pastovią kokybę.

D. Galinga pavaros sistema

Mašinos visų pavarų pavara su centriniu velenu ir grūdintomis pavaromis užtikrina gryną galią ir tikslumą. Tai veikia su sinchronizuotu, neprilygstamu sklandumu, kurio grandininės pavaros tiesiog negali pasiekti. Tai suteikia jums trys pagrindiniai privalumai. Mašina dirba tyliau. Jis suteikia didesnę formavimo jėgą. Suima storesnes medžiagas tvirtai, be slydimo.

Mūsų 910 spalvų plieno rulonų formavimo mašina yra pilnas gamybos sprendimas. Tai daugiau nei tik mašina; tai galingas tikslumo, efektyvumo ir ilgaamžiškumo partneris. Tai padeda pasiekti aukščiausią kokybę, padidinti našumą ir įgyti konkurencinį pranašumą sumažinant išlaidas, kuriant aukščiausios kokybės produktus ir užtikrintai įgyvendinant bet kokį projektą.
