Reklaminė plieninių tarpinių plokščių šalto valcavimo formavimo mašina

Reklaminio plieno įtvaros plokštės šalto valcavimo formavimo mašina paverčia plokščią, suvyniotą plieno juostą į gatavą įdubą lėkštės. Tai daroma šalto formavimo būdu. Tai labai efektyvus ir tikslus procesas. Tai yra stuburas modernios santvarų ir rėmų gamybos. Su šia mašina, gamyba pasiekia nuoseklumą. Taip pat įgyja greitį ir aukštą kokybę.

Pirminio naudojimo atvejai ir programos

Reklaminio plieno griebtuvų plokščių šalto valcavimo formavimo mašinos našumas yra labai svarbus keliuose sektoriuose.

Stogo ir grindų santvarų gamyba: tai yra pagrindinis pritaikymas. Čia tarpinės plokštės susijungia su atskira mediena narių. Kartu jie sukuria tvirtą trikampį karkasą. Ši sistema efektyviai paskirsto svorį, teikiant kritinę atramą stogams ir grindims. Jie sustiprina grindis. Jie yra pagrindinis visų tipų komponentas pastatai.

Medinio karkaso konstrukcija: dideliems mediniams pastatų ir tiltų karkasams naudojamos patvarios tvirtinimo plokštės. Šios plokštės sujungti sijas ir stulpelius. Jie sukuria tvirtas, dažnai estetiškai atviras struktūras.

Surenkamos medinės konstrukcijos: Surenkamųjų ir modulinių namų augimas priklauso nuo šios technologijos. Įdubos plokštės leidžia greitam ir tiksliam sienų plokščių, grindų kasečių ir stogo dalių surinkimui gamykloje.

Padėklų gamyba: dideliems padėklams kartais naudojamos įdubos plokštės. Jie sustiprina kampus ir jungtis. Tai padidina padėklo laikomąją galią ir tarnavimo laiką.

Baldai ir stalių gaminiai: didelio stiprumo baldai, tokie kaip komercinės lentynos ar darbastaliai, gali turėti mažesnę įdubą plokštės sutvirtinimui.

Įprasti techniniai parametrai

Reklaminio plieno briaunų plokštės šalto valcavimo formavimo mašinos specifikacijos gali skirtis priklausomai nuo gamintojo ir klientų poreikių. Tačiau standartiniai parametrai aiškiai parodo jo galimybes.

Apdorojimo medžiaga:

Tipas: mažai anglies dioksido išskirianti šalto valcavimo plieno juosta (SPCC, Q235) arba cinkuotas plienas.

Įprastas storis: nuo 0,8 mm iki 2,0 mm. Kai kurie itin patvarūs modeliai įveikia iki 3,0 mm.

Ritės plotis: Paprastai nuo 100 mm iki 400 mm. Tai priklauso nuo galutinio plokštės dydžio.

Gamybos pajėgumai

Formavimo greitis: nuo 15 iki 40 metrų per minutę. Tai reiškia didelį plokščių skaičių per minutę.

Gamybos išeiga: per pamainą galima pagaminti tūkstančius plokščių. Tai priklauso nuo plokštės dydžio ir greičio.

Formavimo stotis

Rulonų skaičius: paprastai nuo 10 iki 20 formavimo ritinių rinkinių. Skaičius priklauso nuo plokštės dizaino sudėtingumo.

Ritinio medžiaga: daug anglies turintis chromo plienas (GCr15) arba legiruotasis įrankių plienas. Jie grūdinti ir sumalti iki veidrodžio baigti. Tai užtikrina gaminio patvarumą ir lygų paviršių.

Vairavimo sistema

Galia: Pagrindinis variklis paprastai yra nuo 7,5 kW iki 15 kW. Tai užtikrina reikiamą sukimo momentą.

Transmisija: Grūdintos pavarų dėžės, sujungtos sunkiu pavaros velenu. Tai užtikrina, kad visos stotys sukasi nepriekaištingai sinchronizavimas.

Valdymo sistema

Tipas: programuojamas loginis valdiklis (PLC) su žmogaus ir mašinos sąsajos (HMI) jutikliniu ekranu.

Funkcijos: greičio kontrolė, produkcijos skaičiavimas, gedimų diagnostika ir sistemos stebėjimas.

Perforavimo sistema

Metodas: didelio tikslumo hidraulinis arba mechaninis perforavimo įrenginys. Jis integruotas į ritininio formavimo liniją.

Funkcija: sukuria nagų dantis ir visas reikalingas skylutes plokštelėje. Raštas pritaikytas naudojant perforatorių ir štampavimo komplektas.

Pjovimo sistema

Tipas: hidraulinė arba servo skraidymo nutraukimo sistema.

Funkcija: supjausto nuolat formuojamą profilį į tikslius individualius ilgius. Pjovimo ilgis yra programuojamas per HMI.

Kokie yra šios mašinos privalumai ir savybės?

Ši mašina turi didelių pranašumų, palyginti su pasenusiais gamybos metodais, tokiais kaip rankinis perforavimas arba vienos stoties presinis stabdymas.

Didelis gamybos efektyvumas: tai nuolatinis procesas. Mašina išvynioja, formuoja, perforuoja ir pjauna be perstojo. Tai sukelia didžiulę produkciją. Jis žymiai lenkia bet kokį rankinį ar pusiau automatinį metodą.

Aukščiausia nuoseklumas ir kokybė: šis procesas garantuoja kiekvienos įdubos plokštės nuoseklumą. Tai užtikrina tikslumą forma, danties aukštis ir matmenys. Žmogiškosios klaidos pašalinamos. Galiausiai tai tampa stipresnė ir patikimesnė struktūros.

Visiškai automatizuotas veikimas: sukūrus ir padavus ritės medžiaga, mašina veikia automatiškai. Tai reikalauja minimalus operatoriaus įsikišimas. Paprastai vienas operatorius gali valdyti kelias mašinas. Taip sutaupoma darbo sąnaudų.

Medžiagų taupymas: suvyniotos plieno juostos naudojimas yra labai efektyvus. Palyginti su pjaustymu, susidaro labai mažai laužo iš lakštinio metalo. Procesas optimizuotas siekiant sumažinti atliekų kiekį. Tai sumažina žaliavų sąnaudas.

Mažos eksploatacijos sąnaudos: Reklaminio plieno briaunų plokštės šalto valcavimo formavimo mašina yra varoma elektra. Turi kelios sunaudojamos dalys, be retkarčiais sutepimo. Jo didelis patvarumas reiškia ilgą tarnavimo laiką ir žemą priežiūros išlaidos vienam pagamintam vienetui.

Lankstumas ir pritaikymas: mašina skirta konkrečiam plokštės profiliui. Tačiau jį galima pritaikyti. Autorius keičiant formavimo ritinius, galima pagaminti įvairių formų. Perjungus perforatorių ir štampų rinkinius, atsiranda naujų dizainų galima. Tai suteikia gamintojams lankstumo aptarnauti įvairias rinkas.

Patobulinta darbo sauga: procesas yra visiškai uždaras ir automatizuotas. Didelės spartos formavimas ir perforavimas yra visiškai automatizuotas. Operatoriai yra fiziškai atskirti nuo šių pavojingų etapų. Pagal dizainą šis fizinis atskyrimas drastiškai sumažina nelaimingų atsitikimų ir traumų riziką.

Išsamus mašinos aprašymas ir komponentai

Mašina yra integruota sistema. Jis sujungia kelis raktus komponentai.

1. Decoiler ir tiekimo blokas

Tai yra išeities taškas. Jis laiko sunkią plieninės juostos ritę. Mašina naudoja įtvarą, kad saugiai laikytų ritė. Tada apmokėjimo mechanizmas išvynioja metalinę juostelę. Procesas yra sklandus ir nuoseklus. Įtempimo įtaisas yra taip pat naudojamas. Tai užtikrina, kad ritė niekada nevaldomai neišsivynios.

2. Įėjimo vadovas ir niveliavimo įtaisas

Plieninė juostelė iš ritės gali turėti nežymių garbanų arba įlinkimų. Ši dalis nukreipia juostelę į mašiną. Tai dažnai turi išlyginimo volų komplektą. Šie voleliai išlygina juostelę. Tai užtikrina idealiai plokščios medžiagos patekimą formavimo skyrius. Tai labai svarbu galutinio produkto kokybei.

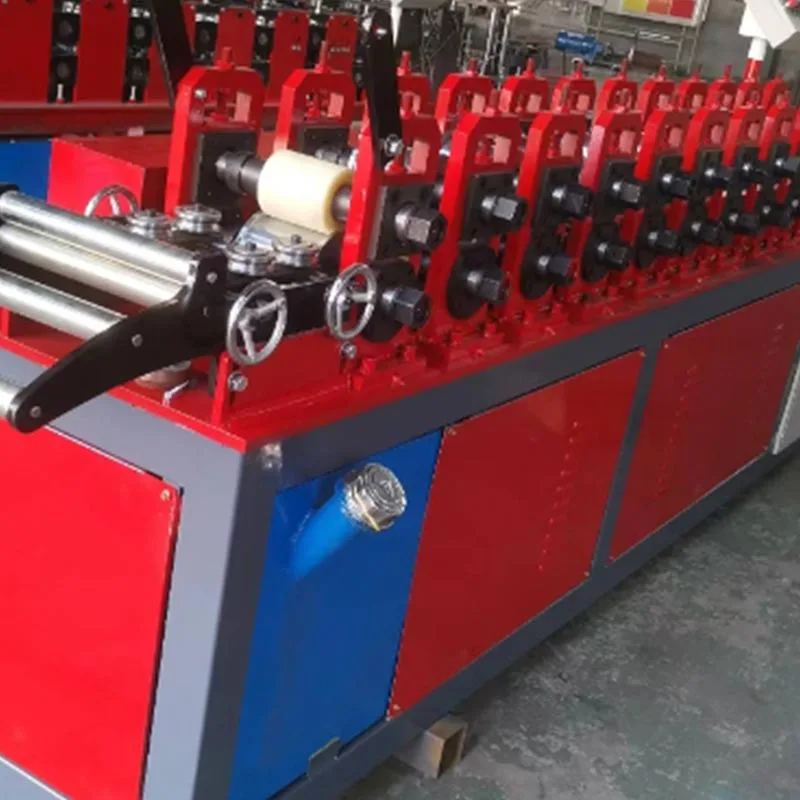

3. Pagrindinė valcavimo stotis

Šis skyrius yra mašinos širdis. Tai stovų serija. Kiekvienas stovas turi tikslius viršutinius ir apatinius volelius. The ritinėlių profilis keičiasi kiekvienoje stotyje. Metalinė juostelė palaipsniui išlenkiama į galutinę sudėtingą formą.

4. Integruotas perforavimo įrenginys

Šis įrenginys, esantis formavimo stotyse arba iškart po jų, sukuria plokštę apibūdinančias savybes. Hidraulinis maitinimo blokas varo smūgio galvą. Naudojamas pagal užsakymą sukurtas perforatoriaus ir štampo rinkinys. Vienu ar keliais smūgiais jis smūgiuoja pašalinkite aštrių, išsikišusių nagų dantų raštą ir visas dideles priežiūros skyles. Sinchronizavimas su judėjimu juostelė tiksli.

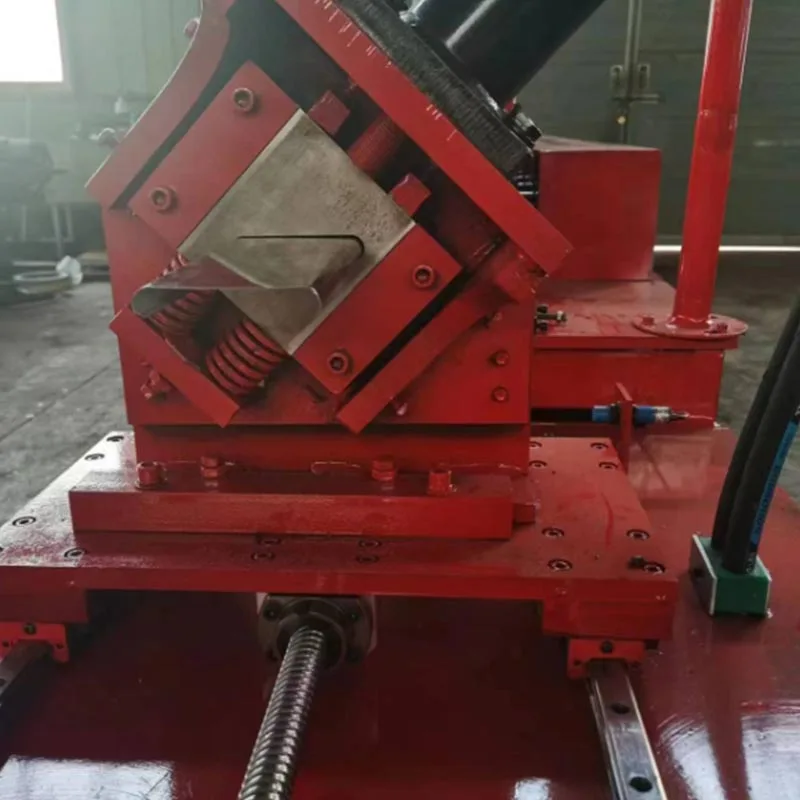

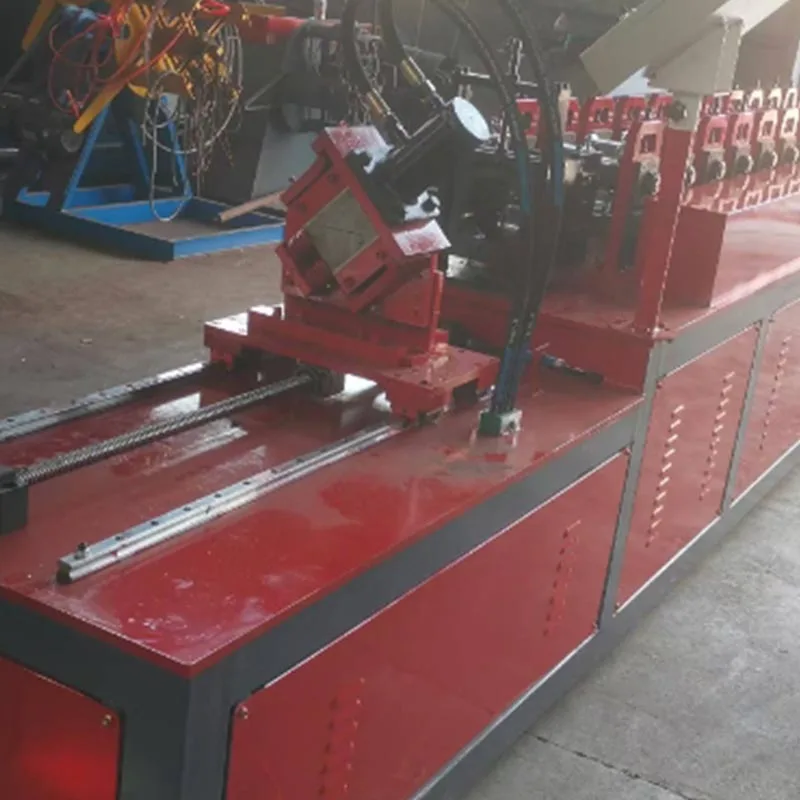

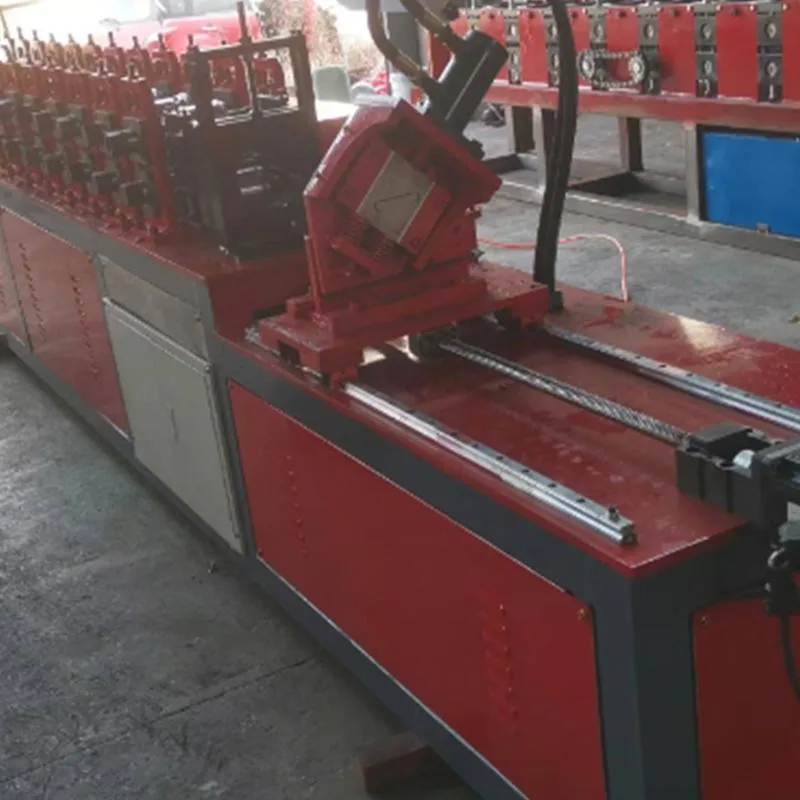

5. Servo skraidymo atjungimo sistema:

Suformuotas ir perforuotas profilis dabar yra ištisinė juosta. Atjungimo sistema prispaudžiama prie šio judančio profilio. Tai juda sinchroniškai su profiliu. Tada pjauna hidraulinis arba servovaromas peilis. Jis yra švarus ir be įdubų. Ilgis nustatytas iš anksto. Po to spaustukas atsilaisvina. Tada pjovimo įrenginys grįžta į pradinę padėtį padėtis. Šis „skraidantis“ pjovimo veiksmas užtikrina, kad gamyba niekada nesulėtėtų.

6. Valdymo spinta ir HMI skydelis

PLC veikia kaip mašinos smegenys. Jis koordinuoja kiekvieną judesį. Pavaros variklis, perforavimo blokas ir atjungimas visa sistema veikia tobulai sinchroniškai. Jie tiksliai vykdo jo komandas.

HMI jutiklinis ekranas yra centrinė valdymo sąsaja. Per jį operatoriai įveda visus gamybos nustatymus, paleiskite arba sustabdykite mašiną ir stebėkite, ar sistemoje nėra galimų gedimų.

7. Išvesties konvejeris

Trumpas konvejeris arba krovimo stalas priima gatavas plokštes. Tai leidžia tvarkingai surinkti. Tai apsaugo nuo polių susidarymo nuo susiformavimo. Jis taip pat apsaugo gatavus gaminius nuo pažeidimų prie išėjimo.

Gamybos darbo eigos procesas

Visa operacija yra nenutrūkstamas ciklas. Jis supaprastintas siekiant maksimalaus efektyvumo.

1 veiksmas: įkėlimas

Operatorius į dekoilerį įkelia naują plieninę ritę. Tada priekinis juostos galas yra sriegiuotas. Jis maitinamas per įėjimo vadovą. Jis patenka į pirmąjį formavimo ritinių rinkinį.

2 veiksmas: sąranka ir programavimas

Operatorius įveda darbo informaciją HMI ekrane. Tai apima gamybos kiekį. Tai taip pat apima reikalingas plokščių pjovimo ilgis.

3 žingsnis: formavimo proceso pradžia

Įsijungia pagrindinis variklis. Jis ištraukia plieninę juostelę iš ritės. Juostelė praeina per įėjimo kreiptuvą. Tai yra išlyginti ir paruošti formavimui.

4 žingsnis: Progresyvus formos formavimas

Juostelė patenka į pirmąjį formavimo stendą. Ritiniai daro pradinį, švelnų lenkimą. Tada jis pereina į antrąjį stovą. Ritinėliai dar labiau patobulina formą. Šis procesas kartojamas kiekvienoje stotyje. Plokščias metalas palaipsniui transformuojamas. Jis paima galutinį įdubos plokštės profilį. Medžiaga nesitampo ir neplona.

5 veiksmas: perforavimas vienu metu

Iš dalies suformuotas profilis pasiekia perforavimo įrenginį. Mašina sinchronizuoja galingą smūgio smūgį. Šimtai nagų dantys išmušami vienu veiksmu. Tai atsitinka, kai medžiaga juda.

6 veiksmas: tikslus pjovimas

Visiškai suformuotas ir perforuotas profilis juda į pjovimo sritį. Skraidanti atjungimo sistema prispaudžiama prie jo. Tai tiksliai atitinka profilio greitį. Tada jis padaro tikslų, kvadratinį pjūvį. Ant jo nukrenta baigta įdubimo plokštė išvesties konvejeris.

7 veiksmas: kartojimas ir surinkimas

Mašina veikia toliau. Tai daro vieną identišką plokštelę po kitos. Paruoštos plokštės pereina į galą linija. Jie paruošti rinkimui. Tada lėkštės paruoštos pakuoti. Jie siunčiami tiesiai į santvarą gamintojų.

Reklaminio plieno briaunų plokščių šalto valcavimo formavimo mašina yra pramonės inžinerijos šedevras. Tai paverčia paprastą plieno ritę. Tai tampa svarbiu statybos komponentu. Tai pasiekiama su neprilygstamu greitis. Tai užtikrina puikų tikslumą. Jis veikia nepaprastai efektyviai.

Bet kuriam santvarų ar medinių rėmų gamintojui ši mašina yra daugiau nei tik privalumas. Tai yra esminis dalykas reikalavimas išlikti konkurencingam. Tai garantuoja saugių ir patikimų konstrukcinių jungčių gamybą. Tai taip pat užtikrina, kad jie būtų ekonomiški. Šios jungtys yra būtinos – jos tiesiogine prasme padeda kurti mūsų pasaulį.
