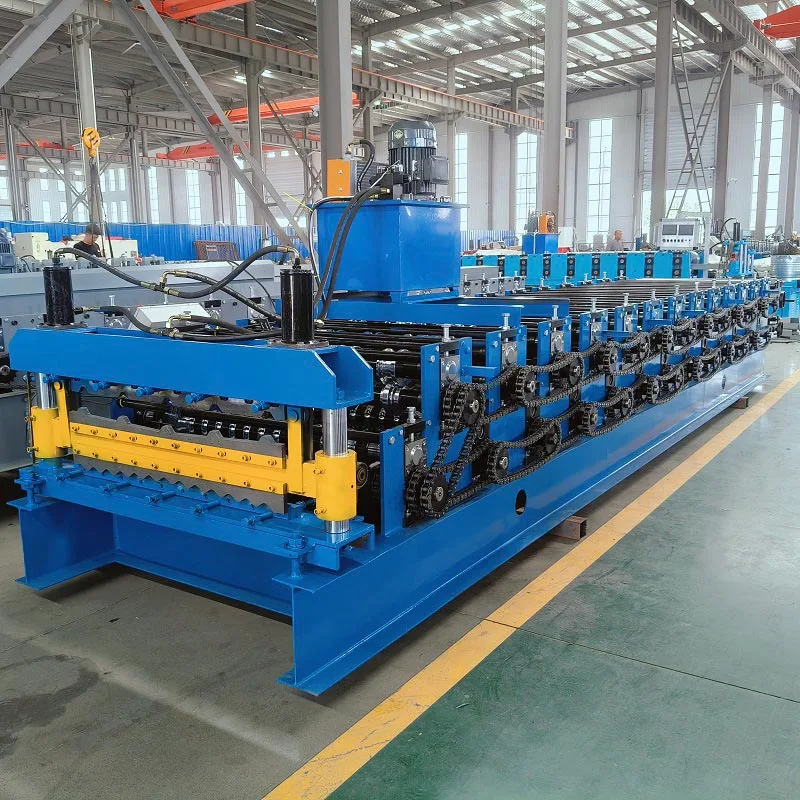

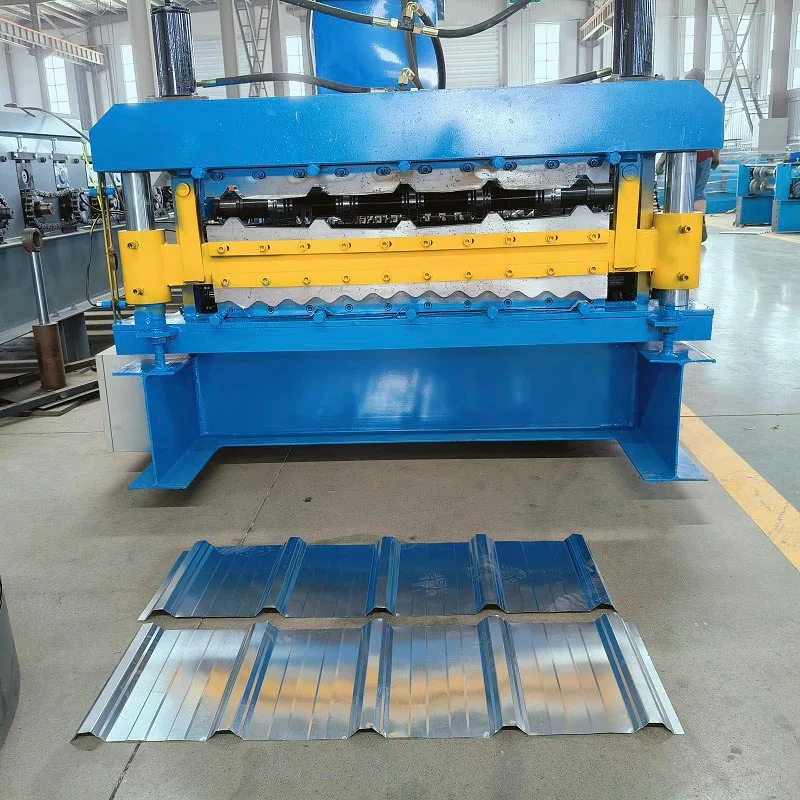

Didelio greičio stogo plokščių ritininio formavimo mašina

Terminas „didelis greitis“ yra pagrindinis jo bruožas. Šios didelės spartos stogo plokščių valcavimo mašinos yra pagamintos maksimaliai gamybos efektyvumą. Jų linijos greitis yra daug didesnis nei standartinių ritinėlių. Greitis dažnai viršija 100 metrų per minutę. Dėl to jie yra būtini didelės apimties statyboms. Metalinių pastatų gamintojai ir plokščių gamintojai taip pat pasikliauti jais. Jiems reikia pastovios produkcijos, aukščiausios kokybės ir greito apdorojimo laiko. Tai padeda tvirtai susitikti tvarkaraščiai ir didelė paklausa.

Kaip veikia ši mašina?

Ši didelės spartos stogo plokščių ritinėlių formavimo mašina yra sudėtinga sistema. Jame integruoti mechaniniai, elektriniai ir hidraulinės/pneumatinės dalys. Jo veikimą galima suskirstyti į pagrindinius etapus.

A. Išvyniojimas ir padavimas

Procesas prasideda nuo dekoilerio. Jame telpa didelė, sunki metalinė ritė. Automatinis padavimo mechanizmas ištiesina lapą. Tada jis sklandžiai tiekiamas į ritinio formavimo sekciją. Pažangiose sistemose yra dvigubi dekoileriai. Tai leidžia gaminti nepertraukiamai. Naują ritę galima įkelti ir suvirinti prie senosios nestabdant mašinos.

B. Išankstinis perforavimas ir įpjovimas (neprivaloma, bet įprasta)

Daugelyje greitaeigių mašinų yra servo valdoma perforavimo stotis. Tai atsitinka prieš formavimo procesą. The įrenginys gali išmušti skylutes, sukurti žaliuzes arba padaryti įpjovas. Servo varoma technologija užtikrina ypatingą tikslumą. Tai sinchronizuoja perforavimo vietas su skydo ilgiu. Tai labai svarbu varžtų skylėms arba ventiliacijos angoms.

C. Ritinio formavimo procesas – esmė

Tai yra mašinos širdis. Jame yra stovų serija. Kiekviename stove yra grūdinto plieno ritinėlių rinkinys. Kiekvienas stovas atlieka nedidelę, laipsnišką formavimo dalį.

Stotys: Įprastoje sudėtingo profilio mašinoje gali būti nuo 15 iki 25 stočių. Pirmosios kelios stotys daro švelnią, pradiniai lenkimai. Vėlesnės stotys palaipsniui gilina ir tobulina formą.

Volai: Volai yra pritaikyti konkrečiam skydo profiliui. Jie yra apdirbti CNC. Jie pagaminti iš grūdintas plienas, pvz., D2 arba Cr12MoV. Tai užtikrina aukštą kietumą ir atsparumą dilimui. Tai garantuoja ilgą tarnavimo laiką ir pastovi kokybė.

Velenai ir korpusas: velenai ir korpusai yra tvirti ir standūs. Jie turi atlaikyti dideles jėgas, susidarančias aukštai greičius. Tai apsaugo nuo deformacijos ir užtikrina gaminio matmenų tikslumą.

D. Pjovimo ir valdymo sistema

Po to, kai plokštė visiškai suformuota, ji juda į pjovimo stotį.

Skrydžio atjungimas: tai labai svarbi funkcija dirbant dideliu greičiu. Pjovimo agregatas juda sinchroniškai su pažangus skydelis. Iš anksto nustatytu ilgiu pjūvis atliekamas švariai ir be įbrėžimų. Medžiagų srautas nesustoja. Po to, kai pjaunant, įrenginys greitai grįžta į pradinę padėtį.

PLC ir HMI: Programuojamas loginis valdiklis (PLC) valdo visą procesą. Operatorius įveda parametrus a Patogus lietimui jautrus ekranas (HMI). PLC sinchronizuoja dekoilerį, išankstinį perforavimą, ritinėlio formavimo pavaras ir skraidymą atkirsta. Taip pat pateikiama diagnostinė informacija ir gamybos duomenys.

E. Išvesties tvarkymas

Automatinė krovimo sistema surenka gatavas plokštes, suskirstydama jas į tvarkingas rietuves pakavimui ir siuntimas. Visa tai sumažina valdymą rankomis ir sumažina paviršiaus pažeidimo riziką.

Taikymo scenarijai

Didelės apimties konstrukcija: Šios didelės spartos stogo plokščių ritininio formavimo mašinos gamina stogo dangos ir dailylentės plokštes. Šios plokštės naudojamos sandėliuose, gamyklose ir prekybos centruose.

Surenkamieji metaliniai pastatai: įmonės juos naudoja, kad galėtų efektyviai gaminti savo patentuotus plokščių profilius.

Šaltojo laikymo plokštės: jos sudaro metalines dangas, kurios yra sujungtos su izoliacinėmis putplasčio šerdimis.

Stovėjimo siūlių stogo (SSR) sistemos: jos gamina didelio vientisumo plokštes architektūriniams projektams, žinomus dėl savo ilgaamžiškumas ir atsparumas oro sąlygoms.

Saulės kolektorių montavimo konstrukcijos: jie gamina ilgus, pagal užsakymą formuojamus bėgius ir laikiklius didelio masto saulės energijai ūkiai.

Pagrindiniai parametrai

Pagrindiniai privalumai

Išskirtinis gamybos efektyvumas

Šios didelės spartos stogo plokščių ritinėlių formavimo mašinos veikia labai dideliu greičiu. Jie pagamina daugiau plokščių per valandą. Tai sumažina kiekvieno vieneto darbo sąnaudas. Tai taip pat leidžia gamintojams greitai įvykdyti didelius užsakymus.

Aukščiausia nuoseklumas ir kokybė

Procesas yra visiškai automatizuotas ir tikslus. Tai pašalina žmogiškąsias klaidas. Kiekviena plokštė turi vienodus matmenis ir formą. Tai užtikrina puikų prigludimą montuojant ir aukštos kokybės apdailą.

Medžiagų efektyvumas ir mažas atliekų kiekis

Rulonų formavimo procesas yra labai efektyvus. Tai sukuria labai mažai laužo. Atliekos atsiranda tik iš ritės galų ir išmuštos skylės. Tikslus ilgio valdymas taip pat apsaugo nuo perprodukcijos.

Veiklos lankstumas

Greito keitimo ritininės sistemos leidžia greitai reguliuoti profilį. Tai leidžia vienai gamybos linijai pagaminti skirtingą plokštę tipai. PLC gali saugoti daugybę įvairių produktų receptų.

Sumažėjusi priklausomybė nuo darbo

Sistema yra labai automatizuota nuo pradžios iki pabaigos. Dažnai tik vienas operatorius gali valdyti visą liniją. Tai optimizuoja darbo jėgos paskirstymą.

Padidintas saugumas

Mašinos turi apsaugines priemones ir avarinius stabdžius. Automatizuoti procesai mažina operatoriaus kontaktas su judančiomis dalimis. Taip sukuriama daug saugesnė darbo aplinka.

Svarbios dizaino ir gamybos detalės

Didelės spartos stogo plokščių ritininio formavimo mašinos pranašumą lemia jos konstrukcijos detalės.

Pavarų dėžės dizainas

Didelės spartos mašinos dažnai naudoja vieną centrinį variklį. Jis jungiamas prie sunkiasvorės pavarų dėžės. Ši pavarų dėžė varo visas formuojant stotis. Ši konstrukcija užtikrina puikų sinchronizavimą. Jis apsaugo nuo paslydimo ir „plepėjimo“ dideliu greičiu. Tai labai svarbu profilio tikslumui ir paviršiaus apdailai.

Veleno skersmuo ir standumas

Formavimo velenai yra daug didesni nei standartinėse mašinose. Jų skersmuo dažnai yra 80 mm ar daugiau. Šis puikus standumas neleidžia lenktis esant didelei apkrovai. Tai užtikrina, kad plokštės profilis būtų vienodas visame plotyje.

Tikslieji volai

Formavimo volai yra labai kieti. Jie taip pat yra šlifuojami ir poliruojami iki veidrodinio paviršiaus. Šis aukštos kokybės paviršius apsaugo nuo įbrėžimų ant plokštės. Tai užtikrina nepriekaištingą, rinkai paruoštą išvaizdą.

Tvirtas bazinis rėmas

Visa mašina stovi ant sunkaus, sustiprinto pagrindo. Šis rėmas pagamintas iš storų plieno plokščių. Jo masė slopsta vibracija. Tai būtina norint užtikrinti stabilų ir sklandų veikimą dideliu greičiu.

Išplėstinė valdymo sistema

Valdymo sistema atlieka daugiau nei pagrindines operacijas. Jis gali automatiškai diagnozuoti gedimus. Ji pateikia gamybos duomenis ir seka prastovos laiką. Jis taip pat siūlo tinklo ryšį, kad būtų galima integruoti visoje gamykloje.

Tepimo sistema

Daugelis greitaeigių mašinų turi automatinį tepimą. Ši sistema nuolat alyvuoja formavimo stotis. Tai sumažina techninės priežiūros prastovos ir prailgina komponentų tarnavimo laiką.
