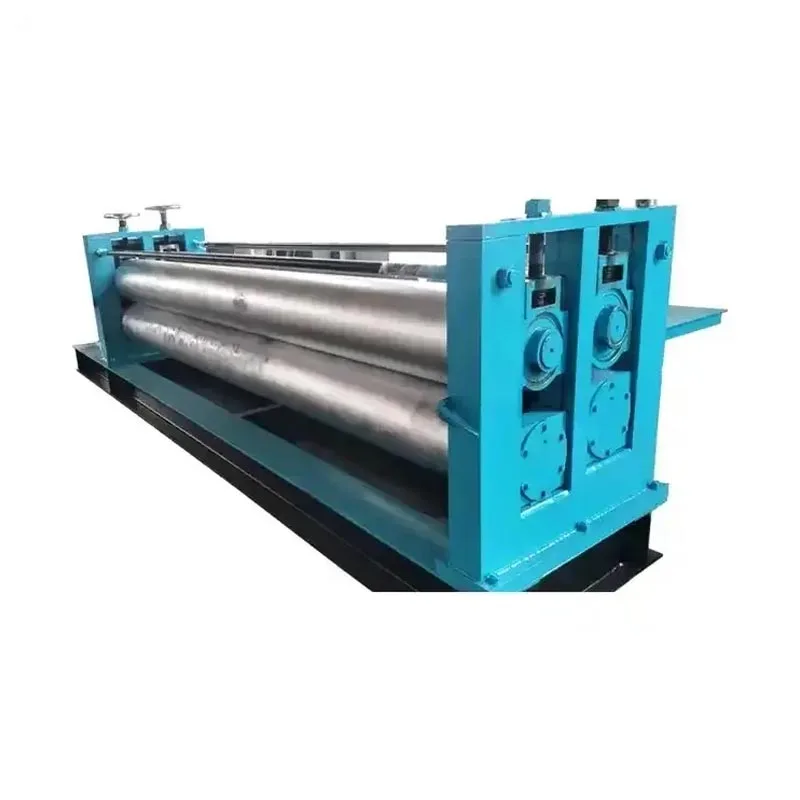

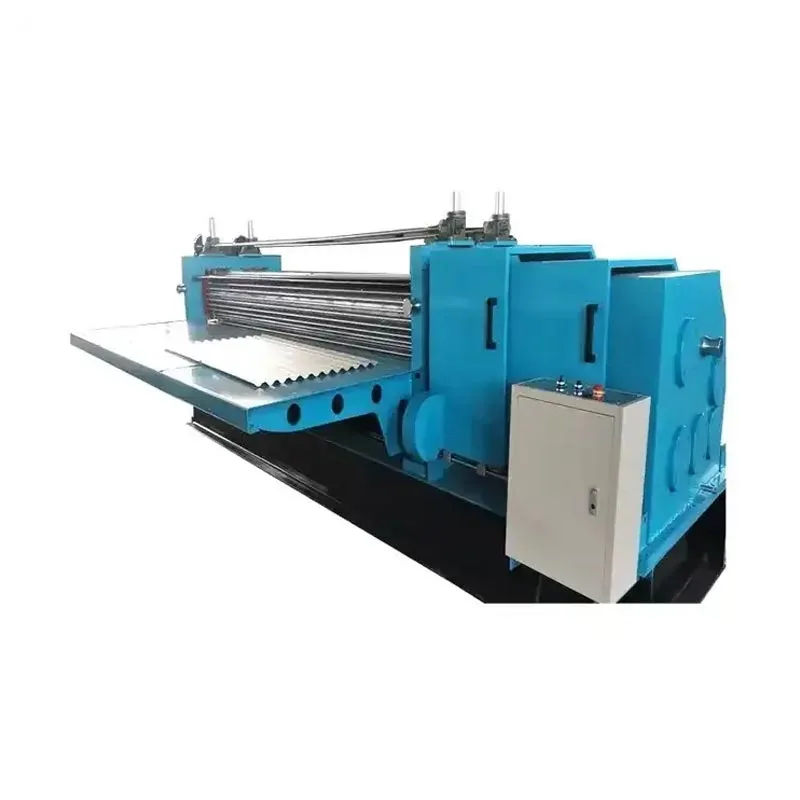

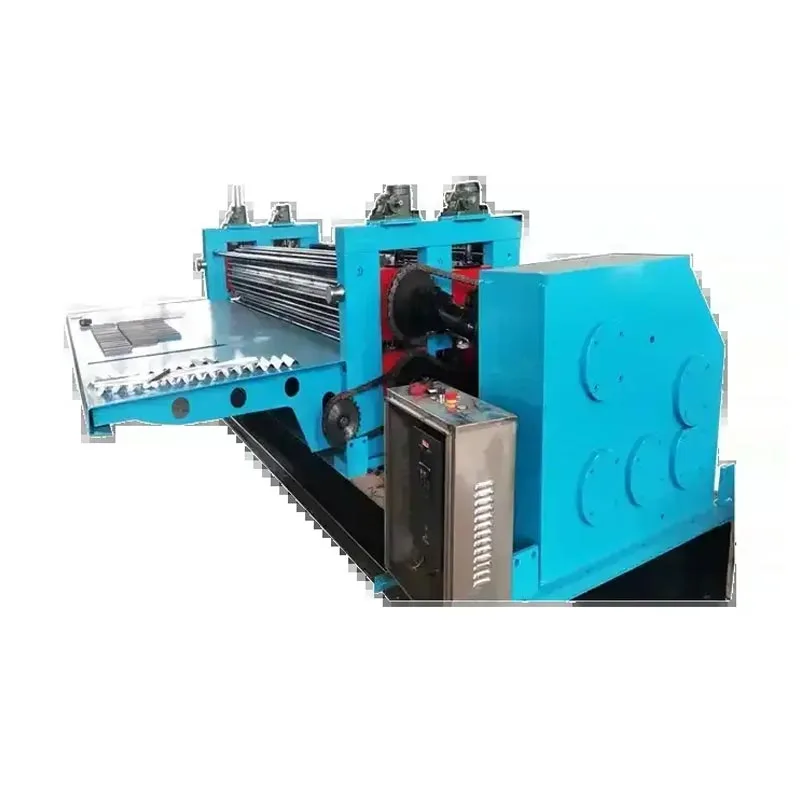

Horizontalios statinės gofruoto lakšto ritininio formavimo mašina

Horizontalios statinės gofruoto lakšto ritininio formavimo mašina yra daugiau nei tik lenkimo įrankis metalo. Tai labai sudėtinga, integruota gamybos sistema. Jis naudoja unikalų spaudimo metodą į šoną arba skersai. Tai skiriasi nuo tradicinio išilginio formavimo.

Procese naudojami tiksliai sukonstruoti volai ir štampai. Jie taiko jėgą per visą metalinės juostos plotį maitinasi kiaurai. Šiuo metodu gofruotos plokštės sukuriamos nuolat ir dideliu greičiu. Gautos plokštės turi išskirtinis matmenų tikslumas, puiki paviršiaus apdaila ir didesnis konstrukcijos stiprumas.

Šios mašinos dirba su įvairiomis metalinėmis ritėmis. Pavyzdžiai yra cinkuotas plienas, aliuminis, varis ir spalvotai dengtas plienas. Pagrindinis produktas yra klasikinis gofruotas lakštas. Šis lapas turi pasikartojantį į bangą panašų raštą. Šis dizainas jau seniai buvo pagrindinis statybos elementas šimtmetį. Jis efektyviai praleidžia vandenį ir suteikia jėgų. Skersinio slėgio metodas pagerina šią klasiką gerinant jo kokybę ir nuoseklumą. Tai suteikia gamintojams pagrindinį pranašumą rinkoje. Tai labai svarbu jų sėkmės pasaulinėje statybinių medžiagų pramonėje.

Kokie žingsniai reikalingi liejimo procese?

Horizontalios statinės gofruoto lakšto ritininio formavimo mašina sujungia mechaninę inžineriją, elektros inžineriją valdymas ir hidraulinis tikslumas. Visas procesas susideda iš kelių pagrindinių etapų:

A. Išvyniojimas ir padavimas:

Ant dekoilerio uždedama didelė neapdoroto metalo lakšto ritė. Tada automatinis padavimo mechanizmas nukreipia metalą į jį mašina. Šis mechanizmas naudoja hidraulinį arba elektrinį įtvarą. Tai užtikrina nuolatinį medžiagų tiekimą valdoma įtampa.

B. Lygiavimas ir nukreipimas:

Metalinė juostelė pirmiausia praeina per tikslaus išlyginimo įrenginį. Šis veiksmas pašalina visus ritinius, lenkimus ar iškraipymus nuo žaliavos. Tai užtikrina, kad visiškai plokščias lakštas pateks į kitą etapą. Veikia krašto nukreipimo sistema vienu metu. Jis išlaiko juostą išlygiuotą į šoną, apsaugodamas nuo nukrypimo ir užtikrindamas, kad formavimas būtų simetriškas.

C. Išankstinis perforavimas ir įpjovimas (nebūtina):

Lakštams, kuriems reikia skylių arba ventiliacijos angų, galima pridėti pasirenkamą perforavimo stotį. Mašinos veikimas integruojamas mechaninės, elektrinės ir hidraulinės sistemos. Gamybos procesas vyksta tam tikra etapų seka:

D. Šerdies formavimo procesas – skersinio slėgio formavimas

Šis etapas yra mašinos technologinė širdis. Jį apibrėžia mūsų unikalus skersinio slėgio metodas.

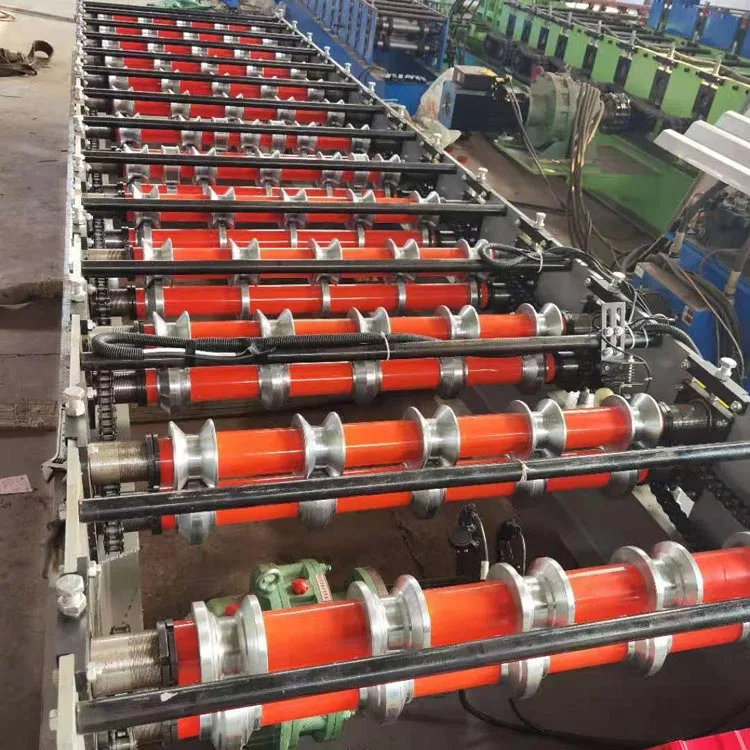

Pakopinio valcavimo stotys: Kiekvienoje formavimo stotyje metalinė juostelė palaipsniui formuojama iš grūdinto plieno ritinėliai, su kiekvienu rinkiniu gilindami lenkimą, kol bus pasiektas galutinis gofruotas profilis.

Skersinio slėgio taikymas: tai yra pagrindinis skirtumas: volai ir štampai yra valdomi į šoną spaudimas. Tai nukreipia metalo srautą, kad sumažintų išilginį įtempį. Taip sprendžiami du pagrindiniai klausimai: tai sumažina „alyvą“ (paviršiaus banguotumą) ir apsaugo nuo krašto tempimo, dėl kurio atsiranda mikro įtrūkimų.

E. Pjaustymas pagal ilgį:

Po to, kai lapas yra visiškai suformuotas, jis juda į pjovimo įrenginį. Šiuolaikinės mašinos naudoja tikslią skraidymo ribą sistema. Servo variklis sinchronizuoja pjaustytuvą su judančiu lakštu. Tai leidžia švariai, kvadratiškai iškirpti iki norimo ilgio nestabdant gamybos.

F. Išvestis ir krovimas:

Paruošti lakštai vežami į automatinę krovimo stotį. Programuojamas loginis valdiklis (PLC) valdo skaičiuojant ir kraunant, formuojant tvarkingus ryšulius, kurie yra paruošti surišimui ir siuntimui.

Centrinis kompiuteris (PLC) ir jutiklinis ekranas (HMI) valdo visą procesą, todėl operatoriai gali įvesti nustatymus, pvz. ilgis ir greitis, stebint našumą realiuoju laiku.

Taikymo scenarijai

Šios horizontalios statinės gofruoto lakšto ritininio formavimo mašinos gofruoti lakštai yra labai universalus. Jie naudojami daugelyje pramonės šakų:

Architektūrinė stogo danga ir apkala: tai dažniausiai naudojamas. Lakštai yra patvarūs, atsparūs oro sąlygoms ir ekonomiškus stogus ir sienas namams, parduotuvėms ir gamykloms.

Pramoniniai sandėliai ir gamyklos: lakštai idealiai tinka dideliems plotams padengti. Jie turi aukštą stiprumo ir svorio santykis bei ilgi tarpatramiai. Jie naudojami gamybos įmonėse, sandėliavimo sandėliuose ir ūkyje pastatai.

Sudėtinės daugiasluoksnės plokštės: lakštai gali būti izoliuotų daugiasluoksnių plokščių vidinis arba išorinis sluoksnis. Šios plokštės yra naudojamas šaldymo saugyklose ir pastatuose su kontroliuojamu klimatu.

Dekoratyviniai ir fasado elementai: lakštai gaminami iš iš anksto dažytų arba specialių metalų. Jie naudojami kaip dizaino ypatybės skirtas interjerui ir eksterjerui, suteikiantis tekstūros ir šiuolaikiškos išvaizdos.

Laikinos pastogės ir būstas nelaimės atveju: pagrindinis privalumas yra gamybos greitis ir surinkimo paprastumas. Tai leidžia greitai įrengti avarinį būstą, kai to labiausiai reikia.

Žemės ūkio pastatai: šie lakštai yra ypač patvarūs ir efektyviai praleidžia lietaus vandenį. Tai daro juos idealiais tvartams, paukštidėms ir šiltnamiams.

Konteineris ir modulinė konstrukcija: Gofruoti lakštai yra pagrindiniai pastato komponentai. Jie įpratę statyti surenkamų konteinerių namų ir modulinių mazgų sienas ir stogus.

Techniniai parametrai

Nors konkretūs parametrai skiriasi priklausomai nuo gamintojo ir modelio, standartinis aukštos kokybės Horizontal Barrel Gofruotas Stogo čerpių lakštų ritininio formavimo mašina paprastai turi:

Pagrindiniai privalumai

Pasirinkus mūsų Horizontalios statinės gofruoto lakšto valcavimo mašiną, yra reikšmingas atnaujinimas naudojant senesnius metodus, transformuojant jūsų gamybą ir verslą su pagrindiniais pranašumais:

Aukščiausia paviršiaus kokybė: skersinio slėgio formavimo metodas žymiai sumažina išilginį įtempį, praktiškai pašalina aliejaus konservavimą ir išsaugo nesugadintą iš anksto dažytų arba padengtų metalų apdailą. Tai lemia estetiškesniame galutiniame gaminyje.

Garantuoja puikų prigludimą ir lengvą montavimą: Kiekvienas lapas turi vienodus matmenis ir vienodą profilį. Tai tikslumas supaprastina visą montavimo procesą vietoje.

Didelis gamybos efektyvumas ir automatizavimas: nuolat veikiant 24 valandas per parą, 7 dienas per savaitę su minimaliu rankiniu įsikišimu, visiškai automatizuotas procesas žymiai padidina produkciją ir sumažina darbo sąnaudas.

Sumažėjęs medžiagų atliekų kiekis: tikslus formavimas ir pjovimas sumažina laužą, o pasirenkamas išankstinis perforavimas pašalina gatavų plokščių gręžimo netikslumas ir švaistymas.

Padidintas mechaninis stiprumas: kontroliuojamas skersinio formavimo procesas tolygiai sukietina metalą be sukuriant silpnąsias vietas, todėl gaunama struktūriškai pranašesnė plokštė.

Veikimo lankstumas ir greitas pakeitimas: saugomi PLC receptai leidžia greitai pakeisti. Galite greitai perjungti lakštų ilgių, profilių ar ritinių, sumažinant gamybos prastovos laiką iki minimumo.

Maža priežiūra ir ilgas tarnavimo laikas: ši mašina pagaminta iš aukštos kokybės grūdintų komponentų ir yra tvirta struktūra. Garantuojama, kad jis tarnaus daug metų. Tam reikia tik pagrindinės, įprastinės priežiūros.

Kodėl turėčiau pirkti šį produktą?

Puikus našumas pasiekiamas dėl tikslios inžinerijos ir patvarios konstrukcijos.

Tvirtas modulinis rėmas

Rėmas pagamintas iš aukštos tolerancijos apdirbtų plieno plokščių. Jo modulinė konstrukcija užtikrina tobulą, ilgalaikį visų stočių derinimas. Šis derinimas yra gyvybiškai svarbus. Tai garantuoja pastovią produkto kokybę ir prailgina mašinos gyvenimas.

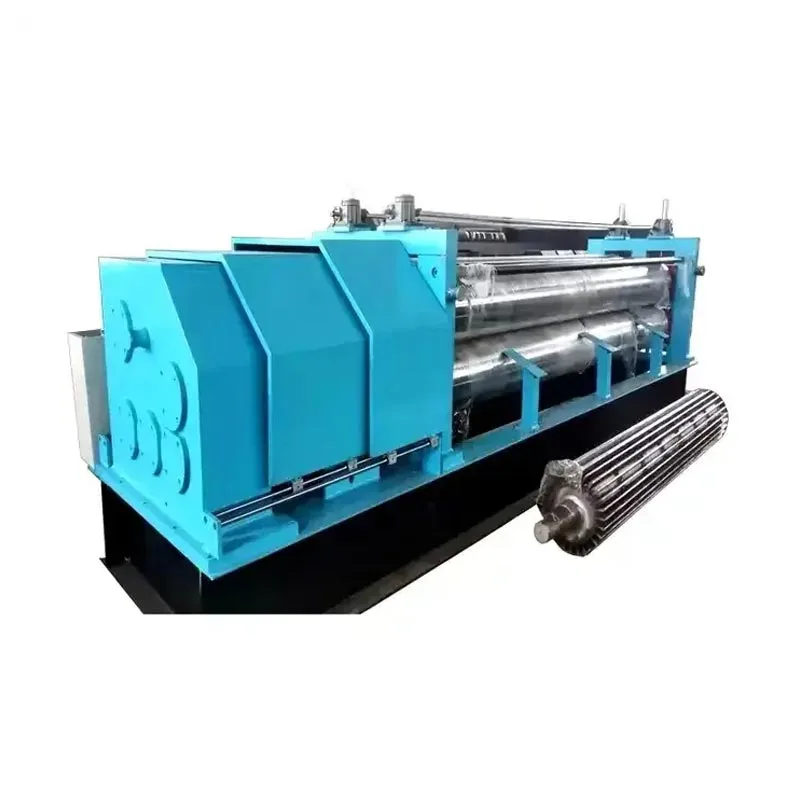

Tiksliai šlifuojami formavimo volai

Šie ritinėliai yra mašinos širdis. Jie pagaminti iš daug chromo turinčio plieno (GCr15). Kiekvienas volelis yra termiškai apdorotas stiprumui. Tada jie tiksliai šlifuojami. Daugelis taip pat yra padengti arba azotuoti. Šis procesas užtikrina maksimalus patvarumas ir neleidžia medžiagai prie jų prilipti.

Tvirta veleno ir guolių sistema

Ši sistema sukurta atsižvelgiant į aukštus skersinio formavimo reikalavimus. Jame naudojami didelio stiprumo velenai ir savaime išsilyginantys guoliai. Šie komponentai atlaiko dideles radialines ir ašines jėgas. Ši tvirta atrama užtikrina sklandų, nepertraukiamas veikimas. Jis taip pat atsparus lenkimui net esant didelėms apkrovoms.
