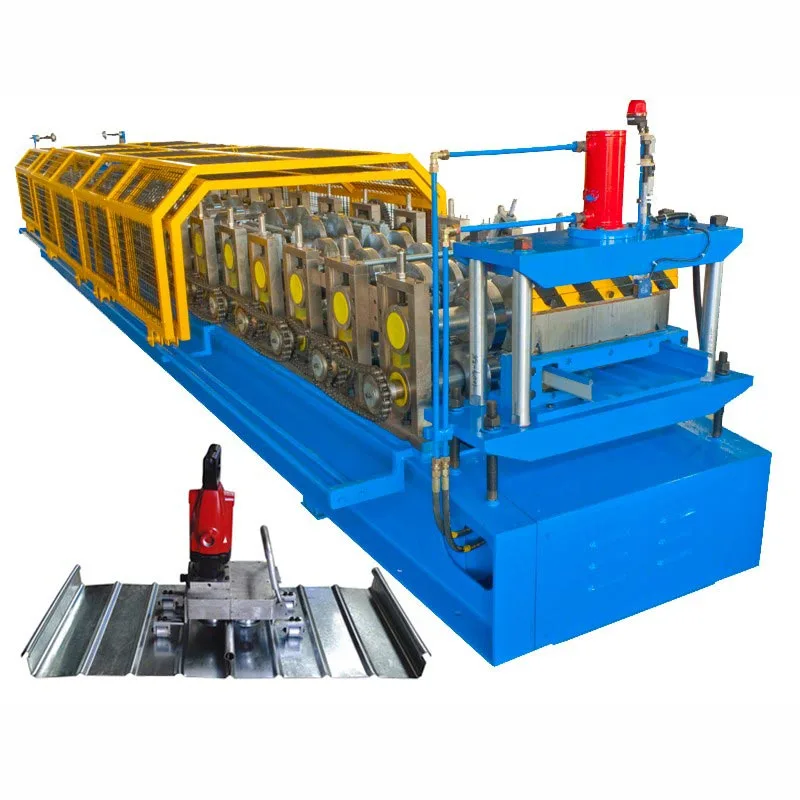

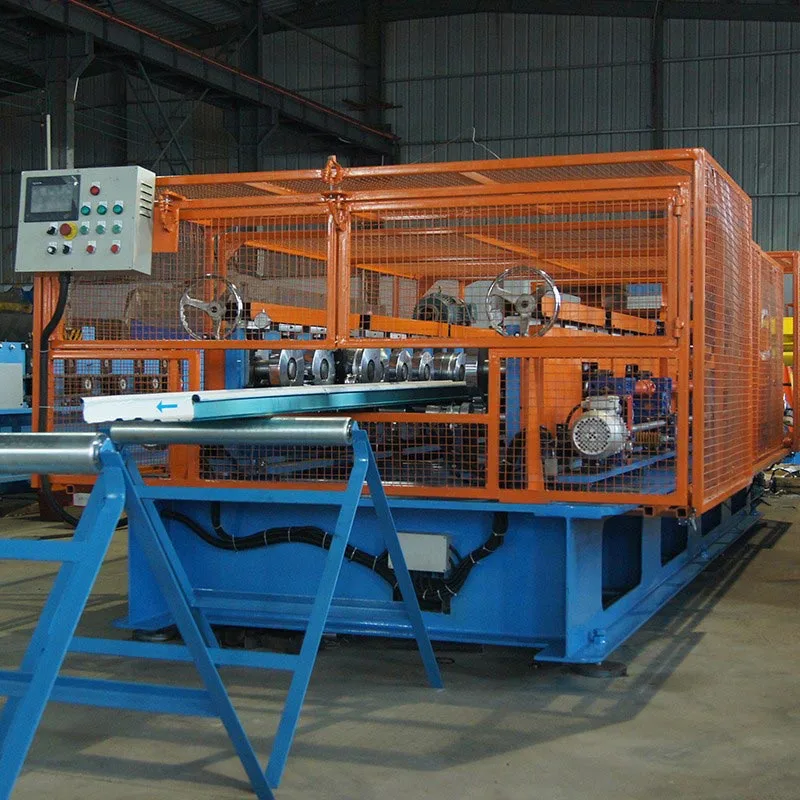

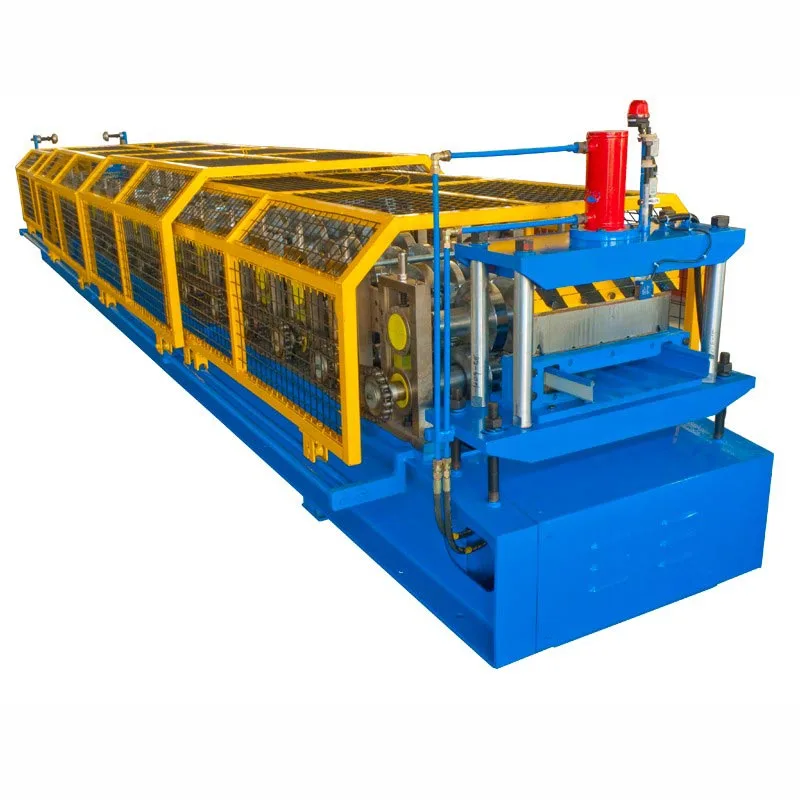

Stovinčios siūlės metalinio stogo valcavimo mašina

Kaip veikia mašina?

Stovinčios siūlės metalinio stogo valcavimo mašinoje naudojamas šaltojo formavimo procesas. Jis prasideda nuo plokščios metalinės ritės. Tai ritė praeina per ritininių štampų seriją. Kiekvienas ritinėlių rinkinys palaipsniui formuoja metalą. Galiausiai, baigtas skydelis atsiranda su integruotomis, paaukštintomis siūlėmis.

Šios siūlės susilieja su gretimomis plokštėmis. Jie pakelti virš stogo drenažo plokštumos. Šis dizainas pašalina plataus paviršiaus tvirtinimo detalių poreikis. Dėl šios pagrindinės savybės stovintys siūlių stogai yra labai aukšti atsparus nutekėjimui. Tai taip pat leidžia stogui atlaikyti šiluminį plėtimąsi ir susitraukimą.

Mašinos privalumai

Šios mašinos yra didelis pažanga, palyginti su rankiniu gamyba. Jie siūlo neprilygstama konsistencija. Jie užtikrina didelį gamybos greitį. Jie yra ekonomiški didelio masto projektams. Šios Projektai apima komercinius pastatus, pramoninius objektus, oro uostus ir sporto stadionus.

Kokia yra šio produkto gamybos linija?

Stovinčios siūlės metalinio stogo valcavimo mašina yra integruota gamybos linija. Jo standartinė konfigūracija turi keli pagrindiniai komponentai. Šios dalys sklandžiai veikia kartu.

Uncoiler / Decoiler: Tai yra linijos pradžia. Jame telpa sunkiojo metalo ritė, kuri gali sverti kelias tonas. Tai tiekia ritę į mašiną. Jis gali būti varomas arba pasyvus. Jame dažnai reikia prižiūrėti stabdžių sistemą įtampa.

Tiekimo ir išlyginimo blokas: metalinė juostelė iš ritės gali turėti išlinkimų arba trūkumų. Šis įrenginys turi išlyginimą ritinėliai. Šie voleliai išlygina ir ištiesina medžiagą. Tai užtikrina vienodą tiekimą į pagrindinį formuotoją. Tai yra labai svarbus galutinio skydelio tikslumui.

Išankstinio perforavimo / įpjovimo sistema (pasirenkama, bet įprasta): daugeliui stogų naudojami paslėpti spaustukai. Ši stotis automatiškai išmuša tikslias skylutes arba įpjovas plokštės kraštuose. Tai vyksta nustatytais intervalais. Skylės leisti plokštes tvirtinti slankiojančiais segtukais. Klipai paslėpti po susipynusiomis siūlėmis.

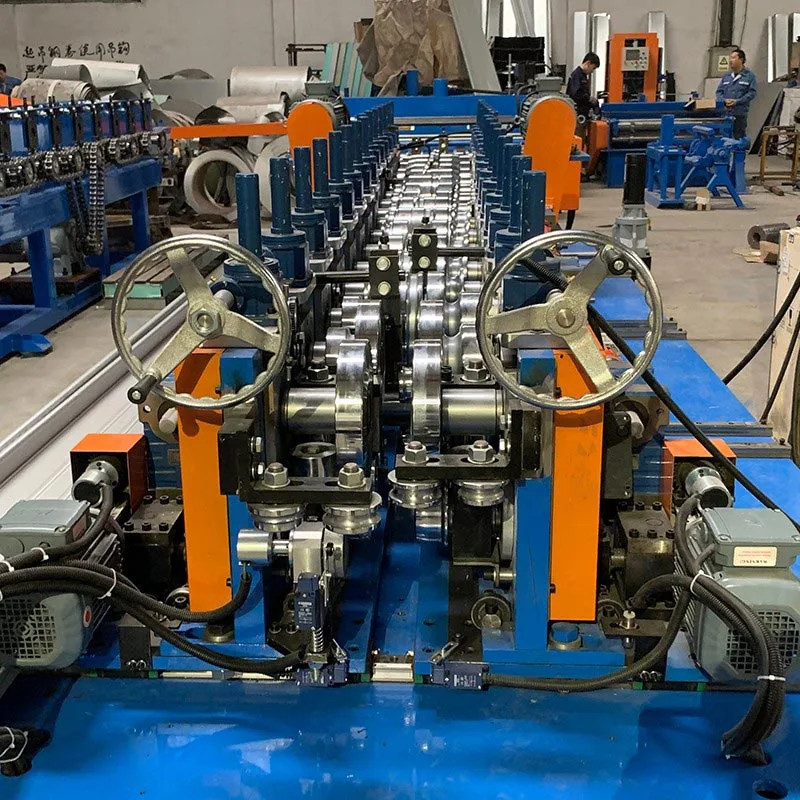

Ritinio formavimo stotis: tai mašinos širdis. Jame yra stovų serija. Kiekviename stove yra pritaikytas volelis miršta. Juostelė praeina per kiekvieną stovą. Su kiekvienu žingsniu volai šiek tiek labiau sulenkia metalą. Taip atsitinka palaipsniui, kol bus pasiektas galutinis profilis. Stendų skaičius skiriasi, paprastai nuo 12 iki 22 ar daugiau. Daugiau stovų suteikia švelnesnę, tikslesnę formą. Dėl to gaunama geresnė apdaila ir mažesnė medžiagos įtampa.

Pjovimo sistema: kai plokštė visiškai suformuota, ji supjaustoma iki ilgio. Naudojami du pagrindiniai tipai:

Flying Cut-off (sinchronizuotas atjungimas): tai yra pažangiausias tipas. Pjovimo mechanizmas juda kartu su pažangus skydelis. Jis daro švarų, kvadratinį pjūvį, nesustabdydamas linijos. Tai įgalina aukščiausią įmanomą gamybos linijos greitis ir efektyvumas.

Stacionarus pjovimas: mašina trumpam sustoja, kad būtų atlikta pjūvis. Šis metodas yra paprastesnis, bet lėtesnis.

Išvesties lentelė / Išeikvojimo lentelė: paruoštos plokštės išnešamos iš mašinos ir tada į priėmimo įrenginį stalas.Šis stalas dažnai yra su ritinėliais arba diržu, apsaugančiu nuo įbrėžimų. Automatinės krovimo sistemos čia galima pridėti.

Formavimo procesas nuosekliai:

Ritės pakrovimas → 2. Ištiesinimas ir padavimas → 3. (Neprivaloma) Skylės įpjovimas → 4. Laipsniškas ritinėlių formavimas → 5. Sinchronizuotas pjovimas → 6. Panel Output & Stacking.

Kur galima naudoti šį produktą?

Visur naudojami stovintys siūlių stogai. Šios stovinčios siūlės metalinės stogo valcavimo mašinos naudojamos visame pasaulyje tiek naujos statybos, tiek modernizavimo projektai. Pagrindinės programos apima:

Komerciniai ir biurų pastatai: pasirinkti dėl profesionalios išvaizdos, ilgaamžiškumo ir mažai priežiūros.

Pramonės patalpos ir sandėliai: Idealiai tinka dideliems stogų tarpatramiams. Jie yra pakankamai patvarūs atšiaurioms aplinkoms.

Viešieji pastatai: oro uostai, traukinių stotys, mokyklos, ligoninės ir sporto arenos. Jie turi naudos iš sistemos patikimumas, greitas montavimas ir moderni išvaizda.

Žemės ūkio pastatai: Stogas puikiai apsaugo nuo oro sąlygų ir nereikalauja priežiūros, idealiai tinka apsaugai gyvulių ir žemės ūkio produkcijos.

Aukštos klasės gyvenamųjų namų statyba: populiarėja šiuolaikiniuose prabangiuose namuose. Taip yra dėl jų aptakių linijų ir ilgas tarnavimo laikas.

Specialūs architektūriniai projektai: naudojami lenktiems stogams, kupolams ir sudėtingoms formoms. Tam dažnai reikia specialistų mašinos.

Techniniai parametrai

Pagrindiniai privalumai

Gaminkite plokštes pagal poreikį: kurkite plokštes tiesiai svetainėje, tiksliai tada, kai reikia. Tai pašalina pristatymo laiką ir riziką Tai taip pat sumažina žalos transportavimo metu riziką. Jūs netgi galite atlikti pakeitimus realiuoju laiku.

Mažiau siūlių, mažiau nutekėjimų: stovinčios siūlės metalinio stogo valcavimo mašina gali pagaminti tiek ilgas plokštes, kiek stogo nuolydis. Tai pašalina skersinius šoninius apdangalus. Šie ratai yra dažnos silpnosios nuotėkio vietos. Iš anksto suformuotos plokštės negali to padaryti.

Sutaupykite pinigų: pastebėsite reikšmingą išlaidų sumažinimą. Sutaupote transportuodami ilgas iš anksto suformuotas plokštes. Jūs taip pat taupyti juos tvarkant ir saugant. Gamyba vietoje taip pat sumažina medžiagų atliekų kiekį.

Nuosekli, aukšta kokybė: gamyba yra automatizuota ir valdoma kompiuteriu. Tai garantuoja, kad kiekviena plokštė turi lygiai tokie patys matmenys ir forma. Ši kokybė užtikrina greitesnį, švaresnį ir patikimesnį montavimą.

Greičiau montuokite stogus: procesas yra nenutrūkstama darbo eiga. Procesas sklandžiai vyksta nuo neapdorotos ritės iki baigtos skydelis. Šis nuolatinis, supaprastintas srautas žymiai sutrumpina projekto trukmę.

Prisitaikykite prie įvairių projektų: mašina yra labai universali. Mašina gali gaminti įvairius profilius, siūlę aukščių ir pločių, tiesiog pakeičiant ritinėlių štampelius. Dėl šio universalumo jis puikiai tinka rangovams, turintiems a įvairių projektų.

Pagrindinės detalės ir funkcijos

Aukštos kokybės ritininiai štampai: ritininiai štampai yra svarbiausios dalys. Jie pagaminti iš didelio anglies kiekio, didelio chromo plieno. Jie yra tiksliai apdirbti naudojant CNC. Tada jie sumalami ir termiškai apdorojami. Tai daro juos labai kietas ir atsparus dilimui. Voleliai turi veidrodinį poliravimą. Tai apsaugo nuo įbrėžimų ant dažytų paviršių metalo.

Tvirtas, standus rėmas: pagrindinis rėmas yra pagamintas iš didelio stiprumo plieno, suvirintas ir pašalintas įtempis. kuris suteikia didelį standumą ir stabilumą. Tai užtikrina puikų išlygiavimą, kad būtų pagamintos tiesios, tikros plokštės.

Tiksli pavaros sistema: formuojant velenus naudojami patvarūs, savaime išsilyginantys rutuliniai guoliai. Pavara užtikrina sklandus, galingas ir puikiai sinchronizuotas visų formavimo stočių veikimas.

Išplėstinis kompiuterio valdymas: PLC tarnauja kaip mašinos smegenys. Naudodami intuityvų ekraną operatoriai įveda reikiamo ilgio, kiekio ir štampavimo modelių. PLC valdo padavimo greitį, pjovimo ilgį ir perforavimą seka. Ji taip pat teikia diagnostiką ir gedimų aliarmą.

Tikslus servo padavimas ir pjovimas: Aukščiausios klasės mašinose naudojami servo varikliai. Jie valdo tiektuvą ir skraidymą atkirsta. Tai suteikia išskirtinį pjovimo ilgio tikslumą. Tai taip pat užtikrina tobulą kvadratinį pjovimą dideliu greičiu.

Integruota sauga: avarinio stabdymo mygtukai yra keliuose taškuose. Apsauginės apsaugos uždengia visas besisukančias dalis. Galima pridėti šviesias užuolaidas arba apsauginius užraktus. Šios funkcijos padeda išvengti operatoriaus sužalojimo.

Stovinčios siūlės metalinio stogo valcavimo mašina padidina statybos pramoninį efektyvumą. Tai keičia visiškai stogo dengimo procesą. Lėtas, daug logistikos reikalaujantis darbas paverčia sklandžią, integruotą darbo eigą. Šis metodas yra labai pelningas.

Jis atveža gamyklą į darbo vietą. Tai suteikia rangovams, architektams ir statybininkams daugiau galios. Jie gali pasiekti geresni rezultatai per trumpesnį laiką. Bendra kaina taip pat mažesnė.

Bet kokiam didelio masto metalo stogo projektui ši mašina yra strateginė investicija. Jūs ne tik perkate a mašina. Jūs gerinate savo galimybes, reputaciją ir pelningumą. Galutinis produktas yra patvarus, gražus ir kokybiškas stogas. Šis stogas yra šiuolaikinės gamybos tikslumo ir galios įrodymas.
