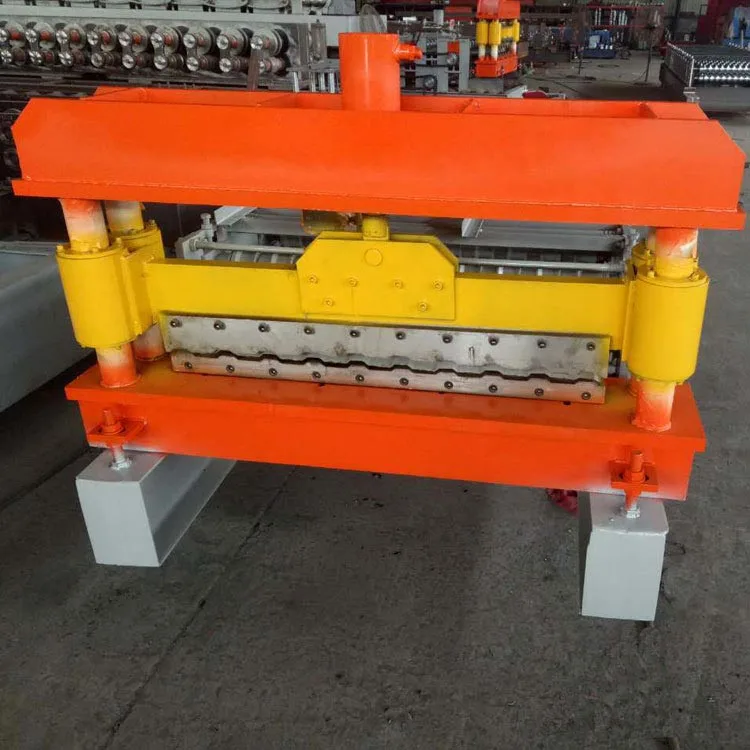

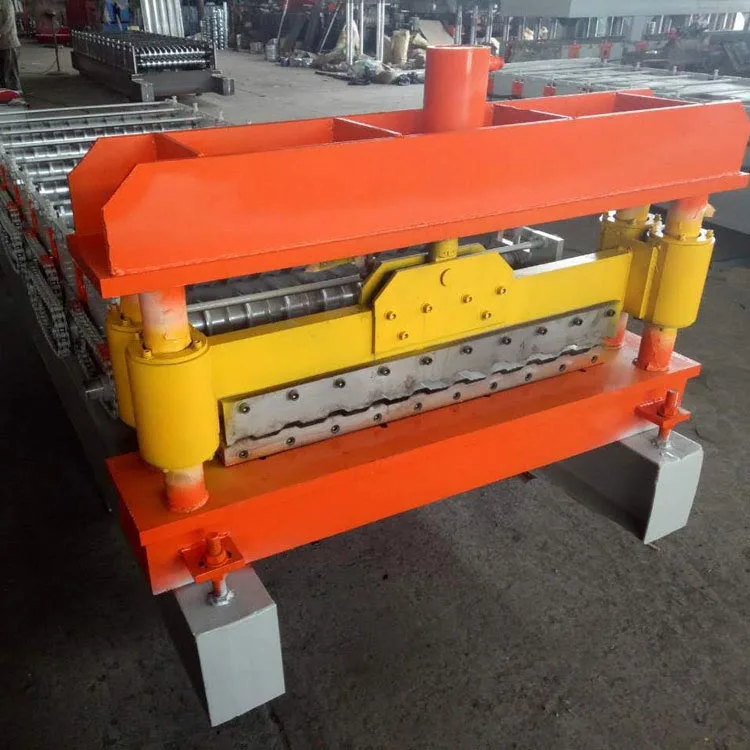

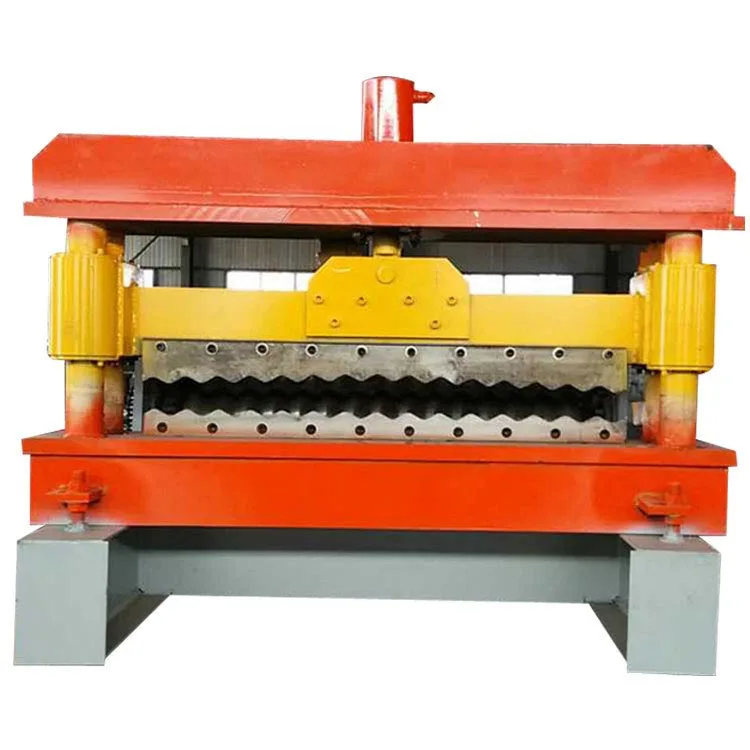

850 gofruoto spalvoto plieno rulonų formavimo mašina

Produkto pristatymas

850 gofruoto spalvoto plieno valcavimo mašina paverčia neapdorotus, plokščius metalinius ritinius, pvz., iš anksto dažytas cinkuotas plieno, aliuminio ar nerūdijančio plieno – į klasikinį banguotą 850 gofruotų lakštų profilį. Tai atliekama vienu nuolatinis, automatizuotas procesas.

„850“ pavadinime paprastai reiškia, kad galutinio lapo efektyvus dangos plotis yra apie 850 mm. Tai yra a populiarus ir universalus profilis, plačiai naudojamas stogų dengimui ir apkalimui.

Ši mašina yra daugiau nei tik buvusi; tai pilna sistema. Tai sistema sujungia daugybę funkcijų. Atlieka išvyniojimą, tikslų niveliavimą ir rulonų formavimą. Taip pat tvarko pjovimas ir automatinis krovimas. Centrinis PLC valdo visą procesą. Sistema skirta gamintojams ir medžiagų tiekėjai. Jis patenkina didelio našumo poreikį. Tai užtikrina pastovią kokybę. Tai sumažina veikimą prastovos.

Išsamus aprašymas

Ši 850 gofruoto spalvoto plieno rulonų formavimo mašina sujungia tvirtą mechaniką su išmaniaisiais valdikliais. Jo operacija vyksta skirtingais etapais. Kiekvienas etapas yra tiksliai orkestruotas.

A. Pagrindinis procesas: rulonų formavimas

Mašinos šerdis yra rulonų formavimo stotis. Šioje stotyje yra suporuotų ritinių serija. Kiekvienas ritinys yra paremtas tvirtu velenu. Kiekvienas ritinėlių rinkinys palaipsniui sulenkia juostelę į gofruotą formą. Tai šaltojo formavimo metodu išvengiama metalo tempimo ar plonėjimo. Paprastai 12–18 ar daugiau etapų užtikrina tokį profilį ir matmenų tikslūs, ir nuoseklūs.

B. Integruotos sistemos komponentai

Decoiler: gamybos procesas prasideda čia. Didelės apkrovos dekoileris laiko didelę žaliavos ritę motorizuotas įtvaras ir stabdys, padedantys kontroliuoti išsivyniojimą ir palaikyti įtampą.

Įvedimo vadovas ir „Pinch Rolls“ sudaro įėjimo tašką. Jų vaidmuo yra nukreipti metalinę juostelę į lygintuvą ir tiekti pradinę varomąją galią.

Išlyginimo mašina: prieš formuojant metalas yra visiškai plokščias. Išlyginimo mašina naudoja kelis volus ištiesinkite suvyniotą medžiagą. Tai užtikrina, kad plokščias lakštas patektų į pirmąjį, o tai labai svarbu galutiniam produktui kokybės.

Ritinio formavimo pagrindinis korpusas: Šis tvirtas, sunkus rėmas turi vieną pagrindinį uždavinį: tvirtai atremti visas formavimo riedėjimo stotis. Jis sukurtas taip, kad atlaikytų dideles jėgas. Ši tvirta konstrukcija užtikrina, kad visi komponentai išliks idealiai suderinti.

Pjovimo sistema: Yra du pagrindiniai tipai:

Skrydžio atjungimo sistema: ši sistema yra standartinė dirbant dideliu greičiu. Pjaustyklė atitinka lapo greitį ir padaro a tikslus kirpimas. Tada jis grįžta į pradinį tašką. Šis sinchronizuotas judesys įgalina nuolatinį linijos veikimą.

Hidraulinė stotis ir galia: jos vaidmuo yra tiekti hidraulinę energiją. Tai maitina pjaustytuvą ir visą kitą hidraulinę sistemą komponentai visoje mašinoje.

PLC valdymo spinta ir jutiklinis ekranas: tai mašinos smegenys. PLC viską automatizuoja ir koordinuoja komponentai. Jutiklinis ekranas leidžia operatoriams nustatyti parametrus (pvz., lapo ilgį ir greitį), stebėti mašiną ir trikčių šalinimas. Jis dažnai seka gamybos duomenis.

Išvesties konvejeris ir automatinis rietuvės: automatinis rietuvės paverčia gatavus lapus į tvarkingas, suskaičiuotas rietuves. Ši vientisa automatika leidžia nedelsiant surišti ir išsiųsti. Šis procesas žymiai sumažina rankų darbą išsaugant gaminio apdailą.

Taikymo scenarijai

Šios mašinos pagaminta 850 gofruoto spalvoto plieno rulonų formavimo mašina yra pagrindinė statybinė medžiaga. Jie yra tvirti, patvarūs ir ekonomiški, todėl yra naudingi daugelyje sričių:

Pramoniniai ir komerciniai pastatai: Šis gaminys dažniausiai naudojamas pramoniniuose ir komerciniuose pastatuose. Šios lakštai yra ideali medžiaga stogams ir sienoms. Jie naudojami gamyklose, sandėliuose, dirbtuvėse ir dideliuose parduotuvėse. Lakštai yra tvirti ir gali įveikti didelius atstumus.

Žemės ūkio pastatai: tinka tvartams, silosams ir kitoms ūkinėms konstrukcijoms, kurių profilis skatina efektyvus lietaus vandens nutekėjimas.

Gyvenamųjų namų stogų danga: šie lakštai dažnai naudojami namams, pastogėms ir šiuolaikiniams architektūriniams projektams. Jie suteikia a stogas, kuris yra ir patvarus, ir patrauklus.

Laikinos konstrukcijos: idealiai tinka statybviečių biurams, laikinoms pastogėms ir tvoroms, nes jos greitai montavimas ir ilgaamžiškumas.

Renovacijos projektai: dažniausiai naudojami naujam, ilgaamžiui stogui uždėti virš esamo seno.

Specializuotas naudojimas: šie lapai gali būti nurodyti specializuotoms pramonės šakoms. Su tokiomis medžiagomis kaip aliuminis arba nerūdijančio plieno, ir atitinkamų dangų, jie atitinka chemijos ir maisto perdirbimo įmonių poreikius.

Pagrindiniai parametrai

Specifikacijos gali skirtis priklausomai nuo gamintojo, tačiau tai yra tipiškas didelio našumo įrenginys turėtų šiuos parametrus:

Kokie šio produkto privalumai?

Turėkite konkurencinį pranašumą naudodami mašiną. Štai kaip ši investicija jums suteikia privalumas:

Didelis efektyvumas ir automatizavimas: procesas yra visiškai automatizuotas nuo išvyniojimo iki sukrovimo. Vienas operatorius gali valdyti visą eilutę. Dėl to gaunama didžiulė produkcija su labai mažomis darbo sąnaudomis.

Aukščiausia gaminio kokybė ir nuoseklumas: Pirma, metalas formuojamas keliais etapais. Tada mūsų tikslumas rutuliojasi baigti darbą. Rezultatas: visiškai vienodi ir visiškai vienodi lakštai. Lakštuose nėra iškraipymai ir paviršiaus pažeidimai. Ši pastovi kokybė padidina galutinio produkto rinkos vertę.

Nepaprastas lankstumas: greitai keičiami įrankiai leidžia paįvairinti savo produktų liniją vienu įrenginiu. Susipažinkite su bet kokia rinka iš karto, naudojant PLC, kuris pagal komandą koreguoja lapo ilgį ir išvestį.

Reikšmingas medžiagų taupymas: procesas yra labai efektyvus. Dėl tikslios inžinerijos mašina pašalina atliekas naudojant rankinius metodus, kad kiekviena žaliava būtų panaudota maksimaliai.

Patvarumas ir mažai priežiūros reikalaujantis: naudojame aukščiausios kokybės komponentus ir grūdintus, chromuotus ritinius. Šis tvirtas konstrukcija pastatyta taip, kad tarnautų ilgus metus ir būtų labai mažai priežiūros.

Patobulinta eksploatavimo sauga: integruotos apsaugos priemonės ir avariniai stabdžiai apsaugo operatorius, o automatika riboja jų sąlytis su judančiomis dalimis. Kartu šios savybės sukuria daug saugesnę darbo vietą.

Puiki investicijų grąža (IG): gausite didelę našumą, mažas darbo sąnaudas, minimalų atliekų kiekį ir pastovią kokybę. Tai užtikrina greitą investicijų grąžą. Tai taip pat sukuria tvirto ir ilgalaikio pelningumo pagrindą.

Svarbios detalės ir dizaino ypatybės

850 gofruoto spalvoto plieno ritininio formavimo mašinoje pagrindinės detalės tiesiogiai formuoja našumą, ilgaamžiškumą ir produkto kokybė.

Rulonų dizainas ir gamyba: Formuojant ritinius atliekama tiksli kelionė. Pradedant nuo aukštos kokybės legiruoto plieno, jie yra apdirbti CNC, termiškai apdoroti, kad būtų itin kietas, tada tiksliai šlifuoti ir chromuoti. Tai užtikrina puikus atsparumas dilimui, ilgas eksploatavimo laikas ir tobula be įbrėžimų lapo apdaila.

Veleno ir guolių mazgas: naudojami didelio stiprumo, tvirto plieno velenai. Jie yra suporuoti su didelio tikslumo, didelio našumo kūginiai ritininiai guoliai. Ši konstrukcija pašalina deformaciją esant apkrovai. Tai užtikrina tobulą ritinėlių išlyginimą ir atlaiko nuolatinį veikimą.

Tvirta pagrindinio kompiuterio konstrukcija: pagrindinis korpusas pagamintas iš storų plieninių plokščių ir visiškai suvirintas į vieną, standi konstrukcija, garantuojanti nepajudinamą stabilumą. Šis stabilumas yra labai svarbus norint išlaikyti tikslumą darbo metu formavimo procesas.

Išplėstinė valdymo sistema: esmė yra išmanusis PLC ir HMI. Ši sistema leidžia aktyviai stebėti greitį ir našumą, o diagnostikos įrankiai padės išspręsti problemas ir sumažins prastovos laiką.

Tikslioji skraidančio pjovimo sistema: servovaroma arba hidraulinė pjovimo sistema puikiai sinchronizuojasi su lakštų judėjimu. Jis kiekvieną kartą naudoja valdomus linijinius judesius kvadratiniam, švariam pjūviui. Dėl to susidaro minimalūs įbrėžimai.

Pagalbinės sistemos: tokios detalės kaip reguliuojami atsukimo kreiptuvai, įtempimo valdymas ir nesubraižantys voleliai. apibrėžti gerai suprojektuotą mašiną.

Lengva priežiūra: priežiūra yra nesudėtinga. Tepalo taškai lengvai pasiekiami, komponentai keičiami modulinė ir aiški dokumentacija padės jums kiekviename žingsnyje.
