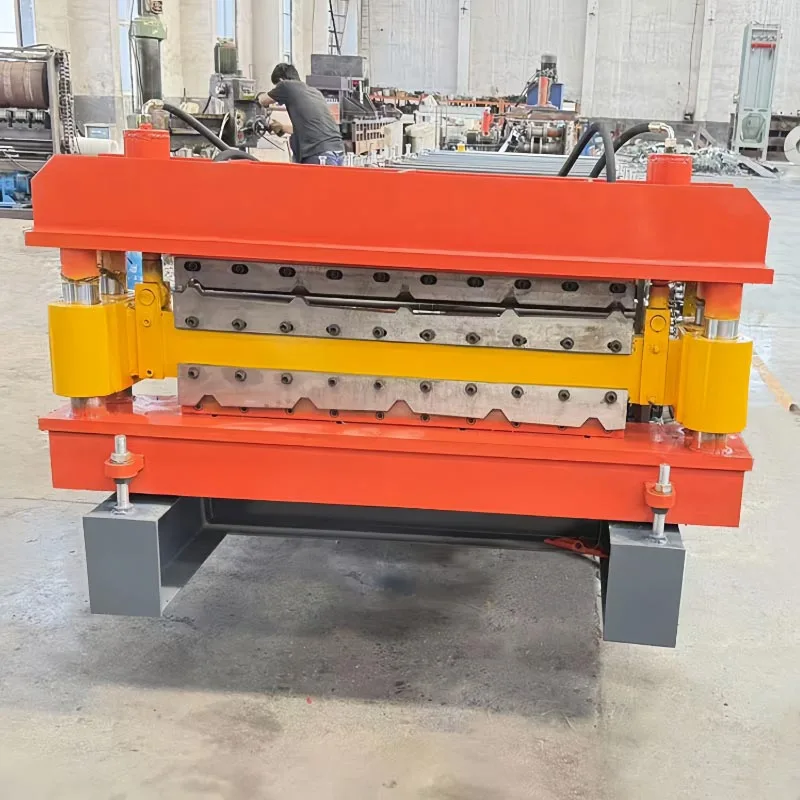

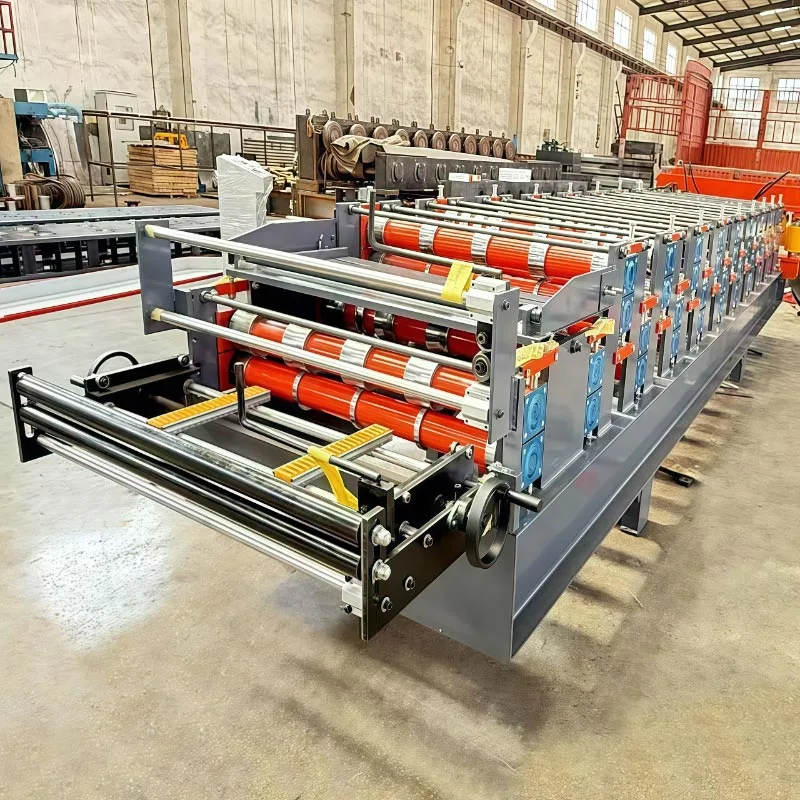

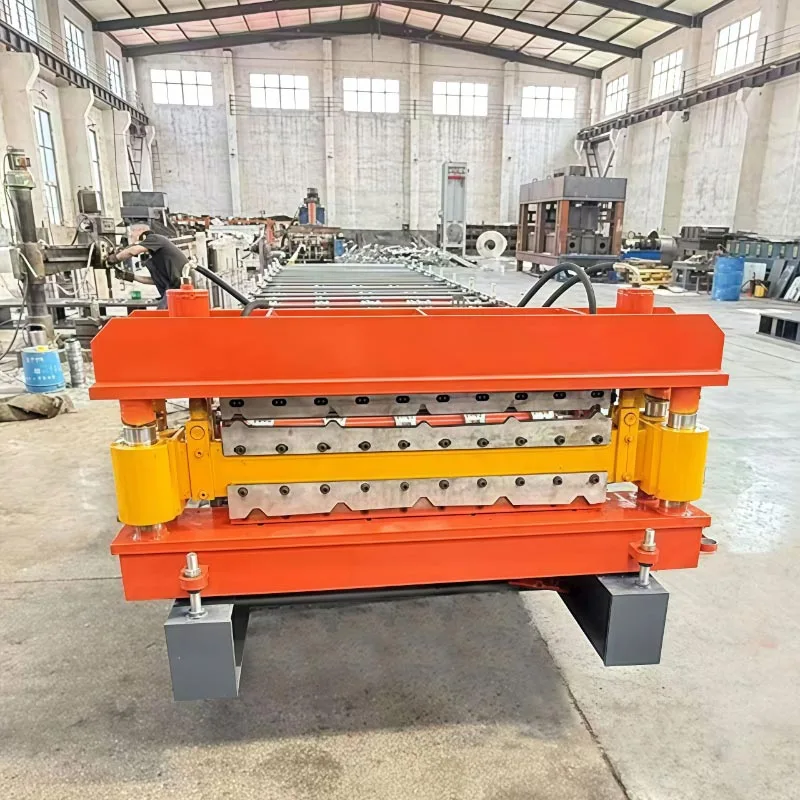

900/1080 spalvoto plieno rulonų formavimo mašina

Ši 900/1080 spalvoto plieno rulonų formavimo mašina, sukurta siekiant aukščiausios kokybės, nustato aukštus efektyvumo standartus. ir tikslumas statybinių medžiagų sektoriuje. Jis veikia su iš anksto dažytomis cinkuoto plieno ritėmis, taip pat žinomas kaip spalva plieno. Vieno sklandaus, nenutrūkstamo proceso metu šios ritės paverčiamos stipriomis, patvariomis ir vizualiai patraukliomis statybinės plokštės.

Sukurta didelio masto pramoniniams projektams ir specializuotiems stogo dangų gamintojams, ši sistema integruoja kelis funkcijos į vieną eilutę. Atlieka išvyniojimą, ritinėlių formavimą, tikslų pjovimą ir automatinį krovimą. Mašina lengvai perjungiamas tarp 900 mm ir 1080 mm profilių formatų, suteikdamas išskirtinį veikimo lankstumą. Tai universalumas leidžia vienai gamybos linijai patenkinti įvairius architektūrinius poreikius ir kintančius rinkos poreikius. Mašina turi tvirtą rėmą ir yra valdoma sudėtingos PLC valdymo sistemos. Tai Tvirtas dizainas garantuoja nuoseklius, aukštos kokybės gaminius. Tai taip pat sumažina medžiagų švaistymą ir suteikia tvirtumo investicijų grąža didinant našumą ir mažinant darbo sąnaudas.

Išsamus aprašymas

900/1080 spalvoto plieno ritininio formavimo mašina yra visa, sinchronizuota sistema. Kiekvienas komponentas yra būtinas, dirbantys kartu paversti neapdorotą ritę užbaigta, aukštos kokybės plokšte.

Pagrindiniai komponentai ir darbo eiga:

Dekodavimo ir tiekimo vadovas:
Gamyba prasideda nuo didelio galingumo dekoilerio. Jis saugiai tvarko dideles iki 5 tonų plienines ritines. Neprivaloma hidraulinė rankena leidžia saugiai ir efektyviai krauti ritę. Formavimo stadijoje įvado kreipiklio lentelė yra labai svarbi. Tai puikiai išlygiuoja lakštą, užkertant kelią šoniniam poslinkiui ir bet kokiai dėl to kylančiai medžiagos deformacijai.

Išlyginimo ir maitinimo blokas:
Šį kritinį etapą sudaro išlyginamųjų ritinėlių serija, kuri pašalina bet kokį susisukimo sukeltą kreivumą arba netobulumai iš plieno lakšto. Tai užtikrina, kad metalas būtų idealiai plokščias prieš formuojant. Tai labai svarbu norint pasiekti tikslūs matmenys ir nepriekaištinga išvaizda galutinėje plokštėje.
Servo varoma sistema labai tiksliai tiekia lakštą į ritinėlių formuotoją. PLC valdo pjovimo ilgį. Tai reiškia, kad kiekviena plokštė pagaminta tiksliai tokio ilgio, kokio jums reikia.

Ritininio formavimo stotis:
Ši formavimo stotis yra mašinos širdis. Tam naudojami 16–22 stovai (šiam profiliui) iš grūdinto plieno ritinėliai. Kiekvienas ritinys yra kruopščiai suprojektuotas ir išdėstytas taip, kad būtų sukurtas tobulas profilis.

Kiekvienas ritinėlių rinkinys laipsniškai sulenkia plokščią lakštą milimetras po milimetro į galutinę 900/1080 plokštę profilį. Itin tikslūs krumpliaračiai patalpinti sustiprintoje greičių dėžėje ir veikia alyvos vonioje. Tai užtikrina sklandų, galingą, ir tyliai veikia, kartu garantuojant ilgą tarnavimo laiką.

PLC valdymo sistema ir HMI:
Visą gamybos liniją valdo programuojamas loginis valdiklis (PLC). Operatorius sąveikauja su sistema per patogią žmogaus ir mašinos sąsajos (HMI) jutiklinio ekrano skydelį.
Šiame ekrane operatoriai gali nustatyti norimą skydo ilgį, gamybos kiekį, pjovimo greitį ir kt parametrus. Sistema automatiškai apskaičiuoja optimalias operacijų sekas ir išsaugo skirtingų darbų receptus.

Tikslaus pjovimo sistema:
Po to, kai lapas visiškai suformuotas, jis keliauja į pjovimo įrenginį. Tai greitaeigė sukamoji skraidymo nutraukimo sistema įdarbintas. Skraidantis kateris sinchronizuoja, pjauna ir nustato iš naujo nestabdydamas linijos. Jis juda kartu su skydeliu, užtikrina švarą ir pjovimas be įtrūkimų ir iškart grįžta į kitą ciklą. pašalina gamybos pauzes ir drastiškai padidina produkciją.

Išvesties konvejeris ir automatinis krautuvas:
Paskutiniame etape varomi volai perduoda gatavas plokštes. Tada automatinė krovimo sistema organizuoja išvestis, skaičiuojant plokštes ir sukuriant tobulai sutvarkytus ryšulius, skirtus pašalinti.
Šis automatizuotas procesas pašalina tvarkymą rankomis ir apsaugo nuo paviršiaus įbrėžimų. Tada jis paruošia ryšulius surišimas ir siuntimas, o tai žymiai sumažina darbo sąnaudas.

900/1080 profilis:

Ši 900/1080 spalvoto plieno ritininio formavimo mašina gamina aukštos kokybės paslėptas tvirtinimo plokštes. „900“ ir „1080“ in jo pavadinimas nurodo skydelio aprėpties plotį milimetrais. Suformuotas profilis suprojektuotas su keliais raktais privalumai:

Paslėptas tvirtinimas: tvirtinimo detalės yra diskretiškai paslėptos po persidengiančiomis plokštėmis, todėl profilis yra lygus, modernus ir pagerintas atsparumas oro sąlygoms.

Aukšti šonkauliai: plokštės turi gilius, struktūriškai standžius briaunas, užtikrinančius išskirtinę sniego apkrovą, vėjas ir pėsčiųjų eismas.

Drenažo kanalai: integruoti kanalai skirti vandens nutekėjimui valdyti ir išvengti nuotėkio.

Tvirtas šoninis lankas: susipynusios šoninės juostos sukuria tvirtą, oro sąlygoms atsparų sandarumą tarp plokščių.

Techniniai parametrai

Pagrindiniai privalumai ir pranašumai

Neprilygstamas lankstumas ir universalumas: pagrindinis šios mašinos privalumas yra dvigubo pločio galimybė. Jis gamina du populiarūs pramoniniai skydų pločiai – 900 mm ir 1080 mm – vienoje universalioje platformoje. Ši sistema leidžia gamintojams realiu laiku reaguoti į individualius užsakymus. Tai pašalina specialių gamybos linijų poreikį, sumažina išlaidas ir optimizuoja gamyklos erdvę.

Aukščiausias gamybos efektyvumas: ši sistema, sukurta siekiant greitumo ir efektyvumo, leidžia nenutrūkstamai gaminti iki 45 metrų per minutę. Jis greitai įvykdo didelius skydų užsakymus, užtikrindamas, kad laikysitės terminų ir padidinsite bendrą rezultatą produktyvumas.

Išskirtinis tikslumas ir kokybė:

Profilio nuoseklumas: kiekvienoje plokštėje yra tikslumas. Mūsų kelių etapų formavimo procesas su dideliu tikslumu volai, yra suprojektuoti taip, kad pateiktų tikslias geometrines specifikacijas ir absoliučią nuoseklumą.

Pjovimo tikslumas: Mūsų tikslus servo pjovimas supaprastina montavimą ir taupo jūsų pinigus. Plokštės dera tarpusavyje puikiai, o tai sumažina darbo vietos reikalavimus ir sumažina medžiagų atliekas.

Tvirta ir patvari konstrukcija: ši 900/1080 spalvoto plieno rulonų formavimo mašina sukurta ilgam eksploatavimo laikui sudėtingomis sąlygomis. Didelės apkrovos rėmas: suvirintas ir nuo įtempių pašalintas rėmas apsaugo nuo lankstymo ir vibracijos, kuri yra labai svarbi norint išlaikyti ilgalaikį tikslumą.

Aukštos kokybės volai ir velenai: sukurti taip, kad tarnautų. Mūsų ritinėliai ir kietieji velenai yra pagaminti iš GCr15 guolio plieno. Ši aukštos kokybės medžiaga užtikrina išskirtinį atsparumą dilimui ir tvirtumą, reikalingą dideliems apkrovoms medžiagos iki 0,8 mm storio.

Pažangi automatizacija ir paprastas naudojimas: PLC valdymo sistema supaprastina sudėtingas operacijas.

Patogi vartotojo sąsaja: su paprastu duomenų įvedimu ir visiškai automatizuotu veikimu sistema pašalina žmogiškąsias klaidas nepriekaištinga gamyba.

Gedimų diagnostika: siekiant supaprastinti priežiūrą, sistemoje yra savidiagnostikos funkcijos. Tai suteikia lengvai suprantami įspėjimai apie galimas problemas, leidžiantys greitai išspręsti problemą ir sumažinti prastovos laiką.

Recepto atmintis: išsaugokite skirtingų skydų ilgių ir kiekių užduočių nustatymus, kad greitai perjungtumėte iš vienos gamybos į kitą bėga.

Ekonominė nauda:

Sumažėjusios darbo sąnaudos: linija yra visiškai automatizuota nuo padavimo iki krovimo. Jis skirtas veikti tik su 1-2 personalas.

Sumažintas medžiagų atliekų kiekis: pamatysite dramatišką medžiagų laužo sumažėjimą. Ši sąnaudų taupymo nauda gaunama iš didelis mašinos pjovimo tikslumas ir stabilus formavimo procesas.

Nereikalaujama priežiūros: Sukurta siekiant patikimumo, mašina turi uždarą alyvos vonios pavarų dėžę, kuriai reikia labai nedaug priežiūra. Jo tvirta konstrukcija taip pat sumažina remonto poreikius ir išlaidas.

Dizainas, gamyba ir palaikymas

Inžinerijos ir dizaino filosofija:

Ši mašina sukurta naudojant pažangias CAD/CAM ir FEA. Tai užtikrina tvirtą rėmą, kuris nesideformuoja veikiant apkrovai. Įrankiai sklandžiai suformuoja plokštę laipsniškai. Tai sumažina medžiagos įtempimą ir apsaugo dažus ir plieno stiprumas.

Gamyba ir kokybės kontrolė:

Tikslus apdirbimas: pagrindiniai komponentai gaminami CNC staklėmis. Tai užtikrina griežtą nuoseklumą kiekvienam volas ir tobulas visų velenų ir guolių išlygiavimas.

Grūdinimas ir paviršiaus apdorojimas: mūsų formavimo volai yra termiškai apdoroti ir chromuoti, kad būtų užtikrintas maksimalus patvarumas. Tai gaunamas kietas, lygus paviršius, kuris sumažina trintį ir neleidžia subraižyti medžiagos dangos.

Montavimas, mokymas ir aptarnavimas po pardavimo: atsakingas tiekėjas teikia visapusišką pagalbos paketą.

Montavimas ir paleidimas: mūsų inžinieriai gali prižiūrėti montavimą ir paleidimą vietoje. Ši paslauga garantuoja, kad jūsų mašina bus tinkamai nustatyta ir pradės veikti optimalios būklės.

Išsamus mokymas: jūsų darbuotojai bus baigti eksploatavimo ir priežiūros mokymai. Tai paruošia kad mašina veiktų saugiai ir efektyviai.

Visuotinis atsarginių dalių palaikymas: jūsų veiklą užtikrina mūsų garantuotas originalių dalių tiekimas ir profesionali techninė įranga parama. Vykdykite savo veiklą su mūsų pasauliniu palaikymo tinklu. Suteikiame greitą, profesionalią pagalbą sumažinti prastovų laiką ir laikytis grafiko.

Garantija: Suteikiama standartinė garantija, apimanti gamybos defektus ir suteikianti ramybę.

Kodėl verta rinktis mus?

900/1080 spalvoto plieno rulonų formavimo mašina yra pilnas gamybos sprendimas. Jis sukurtas taip, kad būtų apčiuopiamas rezultatai: didesnis pelningumas, aukštesnė kokybė ir spartesnis augimas. Tai ne tik mašina, bet ir strateginė Jūsų verslo turtas. Tai padidina jūsų pajėgumus ir garantuoja nuoseklias aukštos kokybės plokštes, kurių reikalauja jūsų rinka.

Daugiau nei 15 metų Parfu International Trading Co., Ltd. yra pasaulinė aukštos kokybės ritininio formavimo lyderė mašinos. Projektuojame ir gaminame tvirtą, tikslią įrangą visų pagrindinių stogo dangų ir sienų plokščių gamybai. Mūsų tikslas – suteikti daugiau galių mūsų klientams visame pasaulyje – nuo ​​medžiagų tiekėjų iki didelių statybininkų. Mes puoselėjame ilgalaikiškumą partnerystės per visą paslaugų rinkinį, įskaitant individualų projektavimą, montavimą vietoje, kruopštų mokymas ir nepaliaujama priežiūra po pardavimo.
