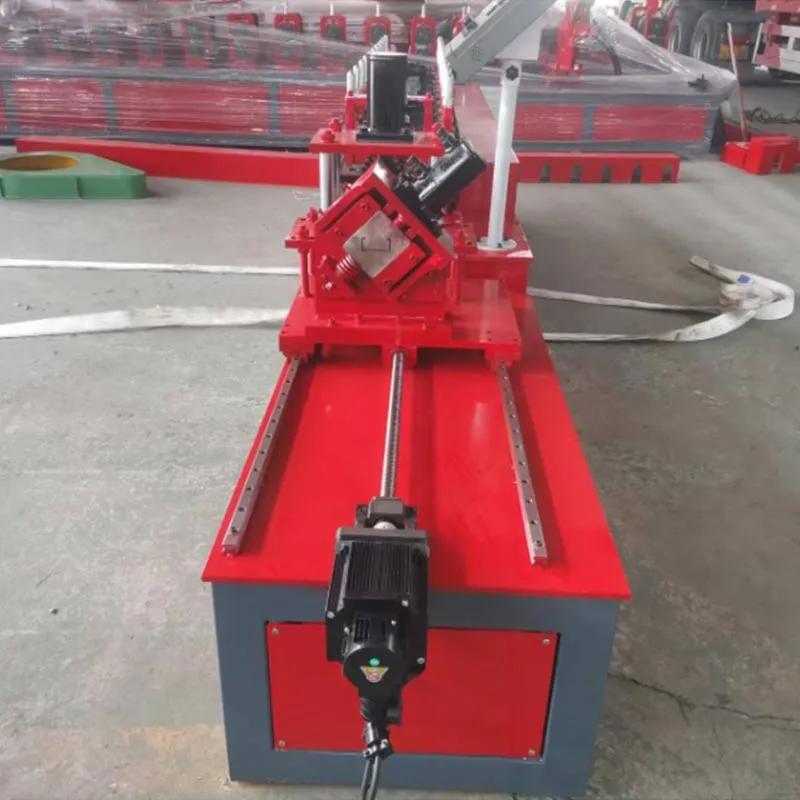

Trikampė lengvo plieno įrėminimo mašina

The Triangular Light Steel Framing Machine transforms flat coils of galvanized steel into precise, high-strength triangular profiles. This process is fast, efficient, and highly automated. The output product is a critical component in modern construction. It is especially vital for suspended ceiling systems and drywall partitioning.

Ši mašina yra modernios, lengvos konstrukcijos kertinis akmuo. Jis pakeičia tradicinės medžiagos, tokios kaip mediena. Jis pasižymi puikiu nuoseklumu, stiprumu ir ilgaamžiškumu.

Išsamus aprašymas

At its core, the Triangular Light Steel Framing Machine is a roll forming system. It consists of several key stations working in sequence. A coil of steel is fed into the machine. A series of powered rollers then gradually shape the metal. The rollers bend the steel step-by-step until it forms a perfect, closed triangular profile.

Naudojant šaltojo formavimo procesą, kuriam nereikia nei karščio, nei suvirinimo, mašina gamina nepertraukiamą, didelio stiprumo trikampė sija su vienodu profiliu. Galimybė būti pritaikytas įvairiems dydžiams ir dėl specifikacijų jis yra ypač universalus.

Pagrindiniai mašinos komponentai

Atsuktuvas / atsuktuvas: šis įrenginys laiko ir išvynioja didelę žaliavinio plieno ritę, sklandžiai tiekdama ją į mašiną. An integruota stabdžių sistema palaiko reguliuojamą įtampą viso išvyniojimo proceso metu.

Įvedimo vadovas: šis skyrius užtikrina, kad plieninė juostelė būtų tinkamai išlygiuota, kai ji patenka į formavimo stotis, kad galima pasiekti nuoseklų galutinį produktą.

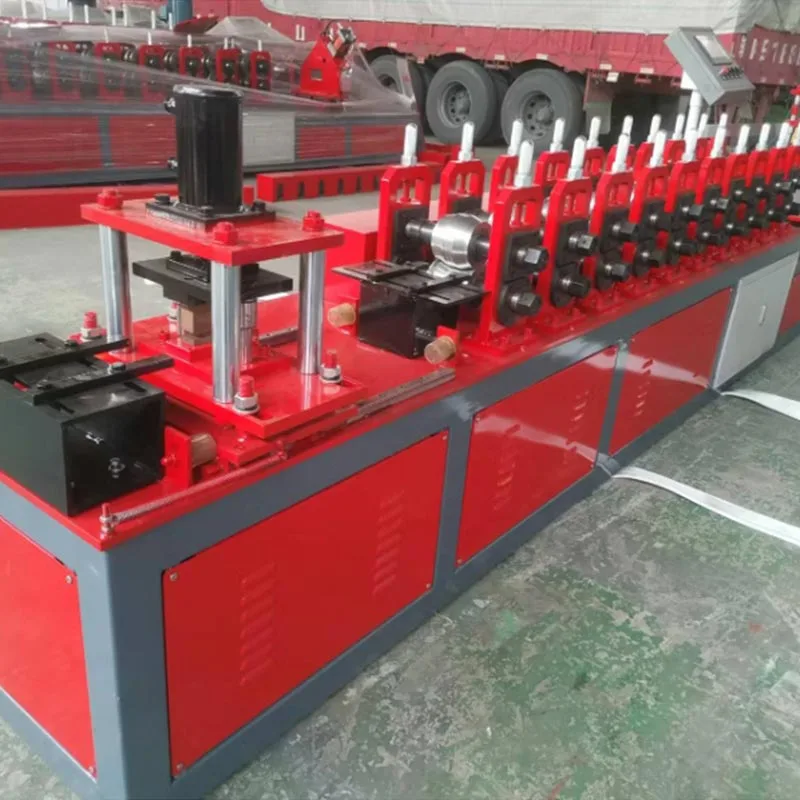

Ritinio formavimo stotys: progresyvus, žingsnis po žingsnio lenkimo procesas nukreipia medžiagą per kiekvieną stotį. kas stotis prisideda prie nedidelio posūkio, ir šios kumuliacinės deformacijos nuolat paverčia plokščią juostą sandaria trikampio profilio.

Perforavimo ir įpjovimo įrenginys (neprivalomas, bet įprastas): daugelyje mašinų yra perforavimo stotis. Šis įrenginys gali permušti nustatytais intervalais profilyje padaryti skylutes arba įpjovas. Šios funkcijos skirtos montavimui, laidų sujungimui arba sujungimui skyriuose vietoje.

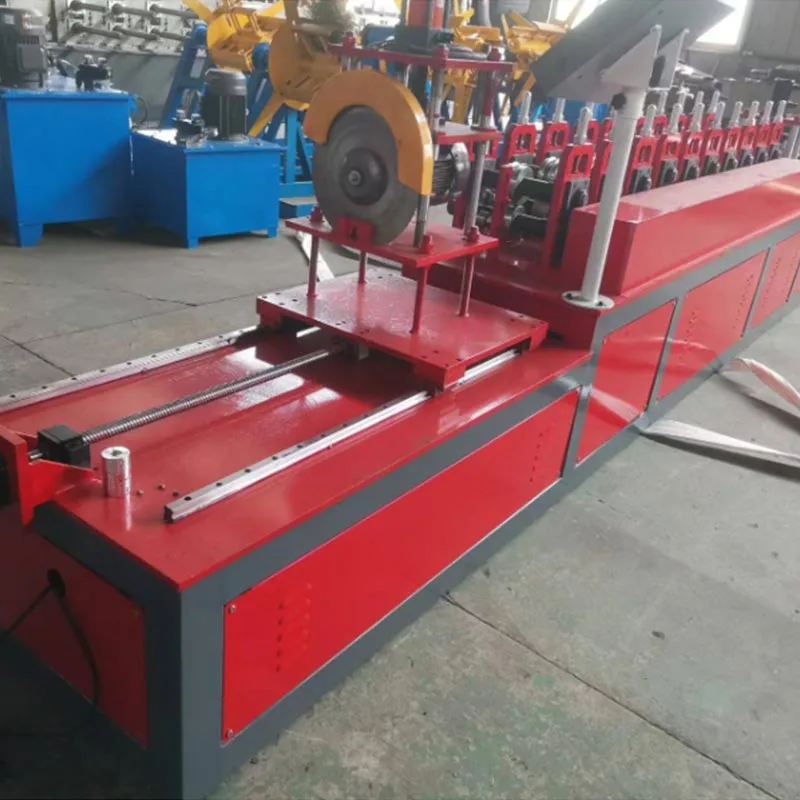

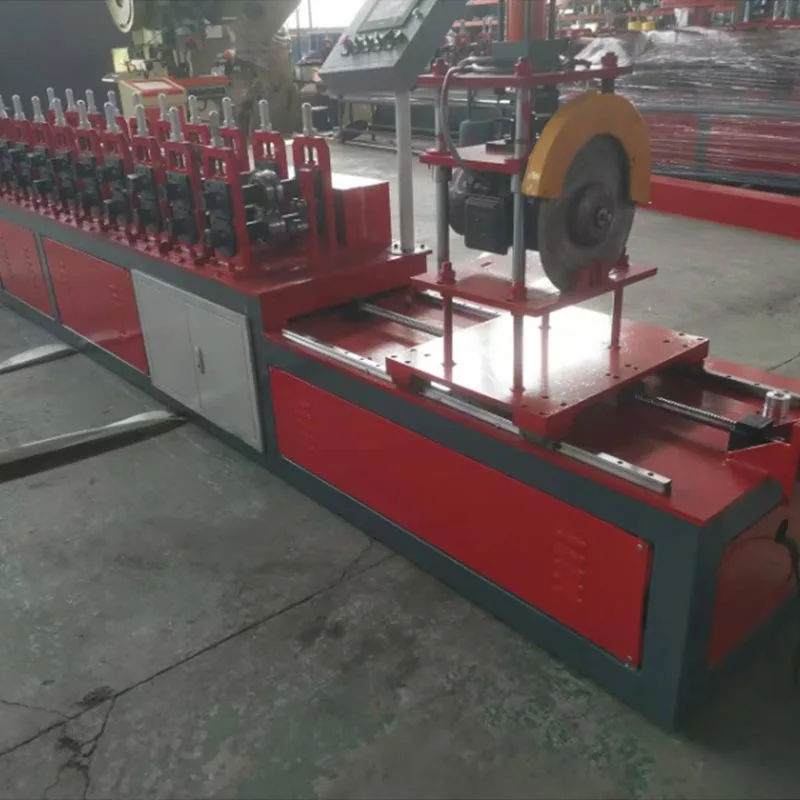

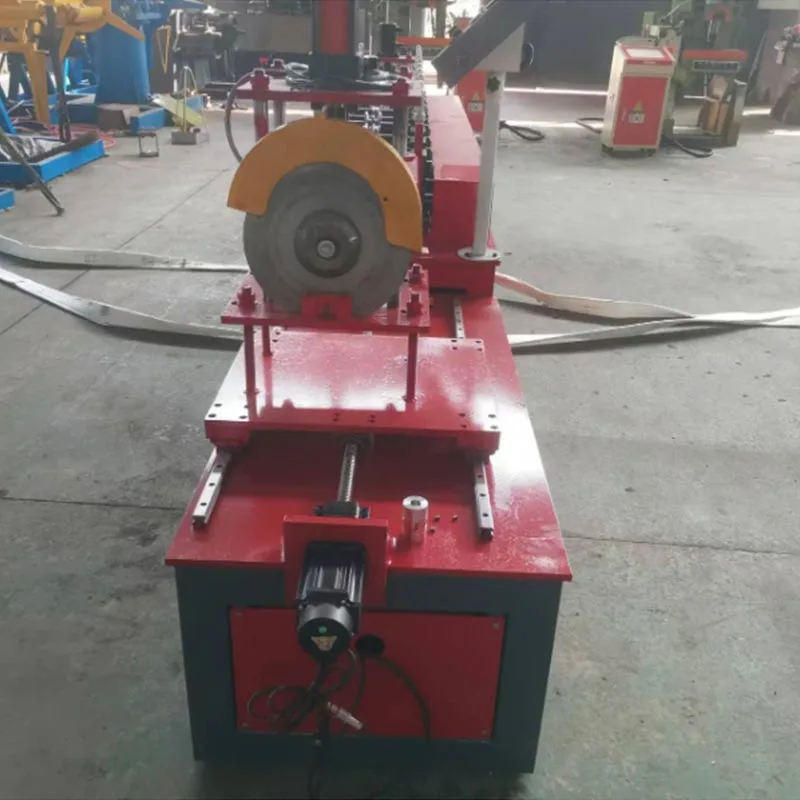

Pjovimo sistema: po to, kai profilis visiškai suformuotas, jį reikia nupjauti iki ilgio. Skraidanti atjungimo sistema yra standartinis. Jis juda su nuolat judančiu profiliu. Jis tiksliai pjauna nestabdydamas gamybos linija. Tai užtikrina aukštą efektyvumą.

Išvesties lentelė / Išėjimo lentelė: kaip paskutinė linijos stadija, ši stotis surenka iškirptą trikampį profiliai ir paprastai apima automatizuotą krovimo sistemą, skirtą supaprastintam tvarkymui ir pakavimui.

Valdymo sistema: modernus PLC (programuojamas loginis valdiklis) ir HMI (žmogaus ir mašinos sąsaja) valdo visą operacija. Čia operatoriai gali nustatyti tokius parametrus kaip gamybos greitis ir pjovimo ilgis. Sistema užtikrina tikslumą ir pakartojamumas.

Mašinos naudojimo pranašumai

Ši trikampė lengvo plieno įrėminimo mašina turi aiškių pranašumų, palyginti su įprastais metodais, gamindama daugiau efektyvus ir tvirtas produktas.

1. Didelis gamybos efektyvumas:

Mašina veikia nuolat. Jis gali pagaminti dešimtis metrų gatavo produkto per minutę. Šis greitis toli pranoksta rankinį pagaminimą arba stabdymą spaudžiant. Jis atitinka didelius didelių statybos projektų poreikius.

2. Išskirtinis nuoseklumas ir kokybė:

Kiekvienas pagamintas gabalas yra identiškas. Rulonų formavimo procesas pašalina žmogiškąsias klaidas. Matmenų tikslumas trikampiai rėmai yra itin aukšti. Šis nuoseklumas supaprastina montavimą statybvietėje. Tai sumažina švaistyti ir perdirbti.

3. Medžiagos stiprumas ir ilgaamžiškumas:

Šaltojo formavimo procesas sukietina plieną. Tai padidina jo stiprumą išilgai lenkimų. Gautas trikampis profilis yra natūraliai standžios konstrukcijos formos. Jis užtikrina puikią laikomąją galią ir atsparumą į suglebimą.

4. Mažos darbo sąnaudos:

Procesas yra labai automatizuotas. Jame dirba tik vieno ar dviejų žmonių įgula, todėl darbo sąnaudos yra daug mažesnės išlaidas.

5. Lankstumas ir pritaikymas:

Mašinos gali būti pritaikytos. Jie gali pagaminti įvairių dydžių trikampius. Jie gali dirbti su įvairiomis medžiagomis storiai. Perforavimo modelius galima lengvai pakeisti per PLC. Tai leidžia vienai mašinai aptarnauti kelis produktų linijos.

6. Minimalios medžiagų atliekos:

Procese naudojama ištisinė ritė. Skraidančio pjovimo sistema optimizuoja pjovimo ilgį. Dėl to lieka labai mažai laužo medžiaga, palyginti su lakštinio padavimo procesais.

7. Aukščiausia produkto apdaila:

Išlaikant nepažeistą cinkuotą dangą, šis neinvazinis procesas užtikrina puikų produktą atsparumas korozijai, paruoštas nedelsiant naudoti be jokio antrinio apdorojimo.

Žaliava:

Medžiagos tipas: cinkuotas plienas (SGCC, DX51D ir kt.), Aliuminis arba kitos kaliojo plieno juostos.

Medžiagos storis: Paprastai svyruoja nuo 0,4 mm iki 1,2 mm.

Ritės plotis: priklauso nuo galutinio profilio dydžio, paprastai nuo 60 mm iki 200 mm.

Ritės svoris: iki 3 000 - 5 000 kg, priklausomai nuo dekoilerio talpos

Gatavas produktas:

Profilio forma: uždaras trikampis (dažnai su flanšais, kad būtų stabilus)

Šono ilgis: įprasti dydžiai yra 20x20mm, 25x25mm, 30x30mm, iki 60x60mm.

Gamybos greitis: nuo 15 iki 40 metrų per minutę.

Mašinos specifikacijos:

Formavimo stotys: tiksli, lygi forma yra įprasta nuo 12 iki 18 stočių.

Variklio galia: svyruoja nuo 7,5 kW iki 15 kW, priklausomai nuo dydžio ir greičio.

Valdymo sistema: PLC su spalvotu jutikliniu ekranu (HMI).

Pjovimo tikslumas: ±0,5 mm iki ±1,0 mm.

Koks yra šios mašinos gamybos procesas?

Trikampio lengvojo plieno įrėminimo mašinos veikimas yra sistemingas ir efektyvus, labai automatizuotas procesas.

Medžiagos pakrovimas.

Šakinis krautuvas ant dekoilerio uždeda didelę cinkuoto plieno ritę. Operatorius susriegia priekinį kraštą ritė į įvesties kreiptuvą.

Sriegimas ir sąranka.

Mašina sriegiuojama per pradinius kreipiklius ir į pirmąją formavimo stotį. Operatorius įveda norimus parametrus valdymo skydelyje. Tai apima gamybos greitį ir pjovimo ilgį.

Rulonų formavimas.

Įsijungia pagrindinis variklis. Metalinė juostelė tiekiama per formavimo stotis, kur progresuoja ritinėlių sukelti lenkimai palaipsniui sukuria į viršų kylantį kraštą, kurio kulminacija yra apibrėžta „U“ forma. Galiausiai, tai užsidaro į sandarų, užrakintą trikampį profilį.

Perforavimas / įpjovimas (jei yra).

Po to, kai profilis visiškai suformuotas, jis praeina per perforavimo įrenginį. Įrenginys sinchronizuojamas su profiliu judėjimas. Jis išmuša skylutes ar įpjovas iš anksto užprogramuotais intervalais.

Pjaustymas į ilgį.

Ištisinis trikampis profilis pasiekia pjovimo įrenginį. Jutiklis nustato profilio padėtį. Skraidymas pjovimo sistemos spaustukai ant profilio. Su juo juda. Pjūklas arba žirklė padaro švarų, kvadratinį pjūvį. Tada pjaustytuvas grįžta į pradinę padėtį kitam ciklui.

Išvestis ir krovimas.

Iškirpti gabalai keliauja palei išvesties stalą. Jie automatiškai sukraunami arba vežami į surinkimo vietą. The operatorius supakuoja gatavus produktus į ryšulius siuntimui.

Kokie yra pagrindiniai šio gaminio naudojimo atvejai?

Šio įrenginio pagaminti trikampiai rėmai yra pagrindiniai šiuolaikinių pastatų elementai interjerai.

1. Pakabinamų lubų sistemos (T formos strypai):

Tai yra labiausiai paplitusi programa. Trikampiai rėmai tarnauja kaip pagrindiniai bėgeliai arba antriniai elementai a pakabinamų lubų tinklelis. Jie suteikia tvirtą, lygų karkasą, kuriame laikomos lubų plokštės, plytelės ar lentos. Jų stiprumas neleidžia luboms laikui bėgant įdubti.

2. Gipso kartono pertvaros įrėminimas:

Jie naudojami kaip horizontalus tiltelis arba tarpikliai tarp vertikalių smeigių sienų rėmuose. Tai prideda standumo siena. Tai taip pat užtikrina patikimą pagrindą gipso kartono lakštų tvirtinimui.

3. ŠVOK palaikymo sistemos:

Sukurti kaip tvirti atraminiai kanalai ŠVOK ortakiams ir vamzdžiams, jų struktūrinis vientisumas ir švari estetika suteikia Jie yra dvigubai naudingi, todėl puikiai tinka naudoti komercinėse patalpose.

4. Kabelių valdymas ir laidų palaikymas:

Tiek lubose, tiek sienose šie kanalai užtikrina saugų ir organizuotą elektros kabelių, duomenų nukreipimo būdą laidai ir vamzdeliai.

5. Dekoratyvinės sienos ir lubų savybės:

Tikslūs profiliai leidžia dizaineriams sukurti sluoksniuotą arba pakopinį lubų ir sienų dizainą. Jie tarnauja kaip nematomi stuburas, leidžiantis sukurti sudėtingą interjero estetiką.

6. Lengvojo plieno konstrukciniai pritaikymai:

Šie profiliai taip pat naudojami kaip lengvos įtvaras arba juostos, išnaudojant didelį stiprumo ir svorio santykį mažose plieninės konstrukcijos.

Ši trikampė lengvo plieno įrėminimo mašina yra tiksli gamybos sistema. Jis žaliavinį plieną paverčia pagrindine konstrukcija komponentas. Procesas yra ypač greitas, tikslus ir patikimas.
Privalumai aiškūs. Jie apima didelę našumą, pastovią kokybę ir veiklos sąnaudų taupymą. Gautas gaminys, trikampis lengvo plieno rėmas, yra būtinas. Tai neregėtas saugaus, patvaraus ir modernumo pagrindas vidaus erdvės. Šios mašinos poveikis yra nuo biurų pastatų ir ligoninių iki prekybos centrų ir gyvenamųjų namų visur virš mūsų galvų ir tarp mūsų sienų.
