38-50 mm lengvojo plieno smeigių ritinėlių formavimo mašina

Ši konkreti lengvojo plieno įrėminimo mašina per 38–50 mm lengvojo plieno smeigių valcavimo mašiną orientuota į „pagrindinį kaulą“. Statybose, tai taip pat žinoma kaip "C-Stud" arba "Channel Stud". Tai yra pagrindinis šviesos matuoklio vertikalus arba horizontalus elementas plieninis rėmas. Pavadinimas "38-50" nurodo smeigės juostos gylį. Tai reiškia, kad jis gamina smeiges, kurių aukštis yra juostos nuo 38 milimetrų iki 50 milimetrų. Juostelė yra plokščia centrinė C formos smeigės dalis.

Šiuolaikinės lengvosios plieninės konstrukcijos (LSS) konstrukcijos pagrindas – ši lengvojo plieno rėminimo mašina, kurios 38–50 m. Bone Equipment automatizuoja nepriekaištingų, identiškų komponentų gamybą – tai užtikrina kokybę ir pagreitina projektą pristatymas.

Ši lengvo plieno kadravimo mašina per 38–50 pagrindinę kaulų įrangą yra ritinėlių formavimo sistema. Mašina yra sukonfigūruota kaip ilga, tandeminė kelių darbo vietų linija. Ši sąranka leidžia sklandžiai, nenutrūkstamai ir aukštai automatizuota darbo eiga nuo pradžios iki pabaigos.

Pagrindiniai komponentai

Atvyniojimas / išvyniojimas: visas gamybos procesas priklauso nuo išvyniojimo stoties, kad būtų galima nepriekaištingai pradėti. Sukurta Siekiant maksimalaus patikimumo, jis pritvirtina sunkią ritę, sklandžiai tiekia medžiagą ir naudoja tikslų įtempimo valdymą išvengti defektų. Tai garantuoja nuoseklų ir nenutrūkstamą medžiagų srautą, nustatant optimalią liniją pasirodymas.

Tiekimo vadovas: šis skyrius nukreipia plokščią plieninę juostelę. Puikiai sulygiuoja, kad patektų į pirmąjį formavimą stotis. Tikslumas čia yra tiesus ir tikslus galutinio produkto pagrindas.

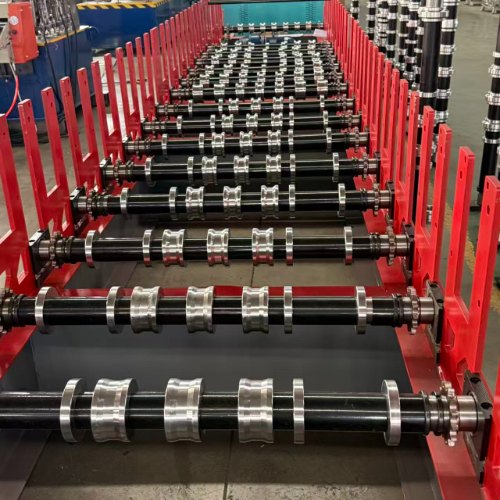

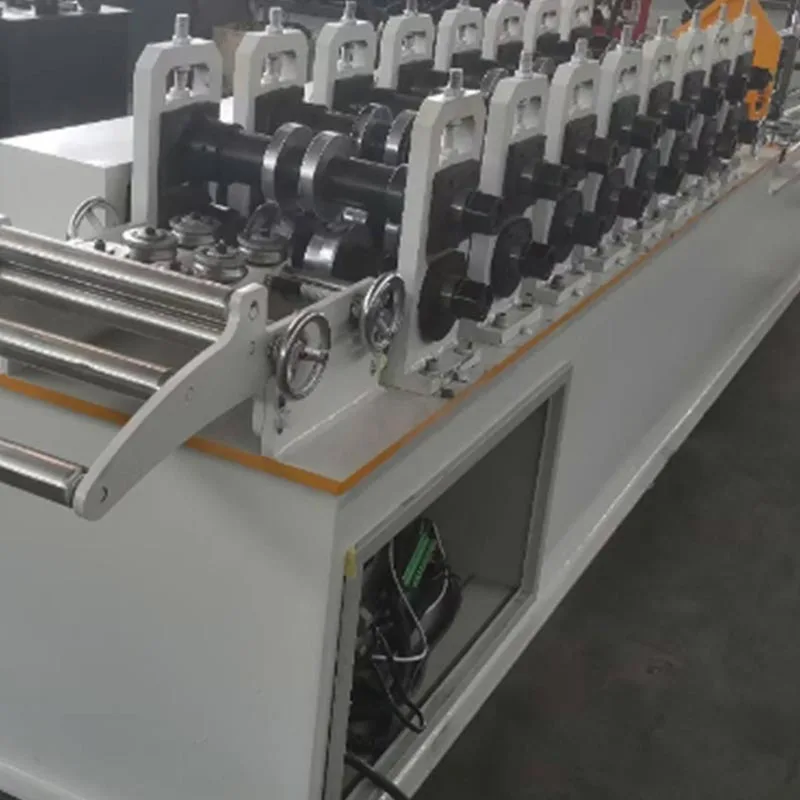

Ritininio formavimo stotys: formavimo procesas vyksta laipsniškai. Dėl didelio stočių skaičiaus (18-22) kiekvienas posūkis mažas ir kontroliuojamas. Rezultatas – lygus, tikslus ir aukštos kokybės C profilis.

Bendras stočių skaičius (paprastai 18-22) lemia galutinio profilio sklandumą ir tikslumą.

Perforavimo ir įpjovimo mazgas: tai svarbus posistemis. Paprastai jis yra po pradinio formavimo etapai. Hidrauliniai arba servovaromi perforatoriai sukuria skyles smeigės tinkle. Šios skylės skirtos elektrai laidai, vandentiekio vamzdžiai ir mechaninės paslaugos. Jie taip pat gali sukurti įpjovas takelių ar kitų smeigių sujungimui. Šis įrenginys yra pilnai programuojamas.

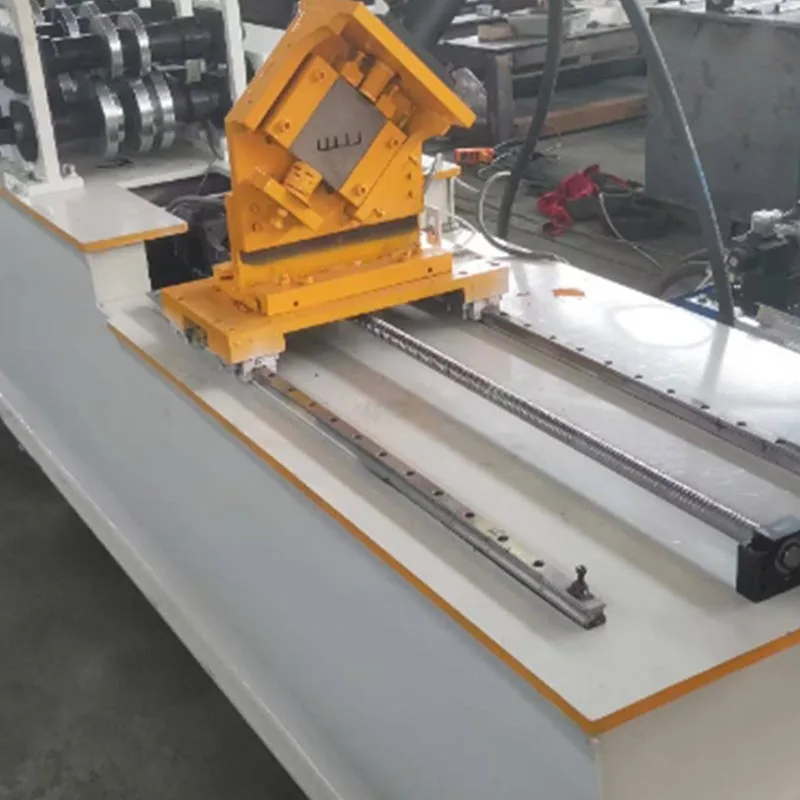

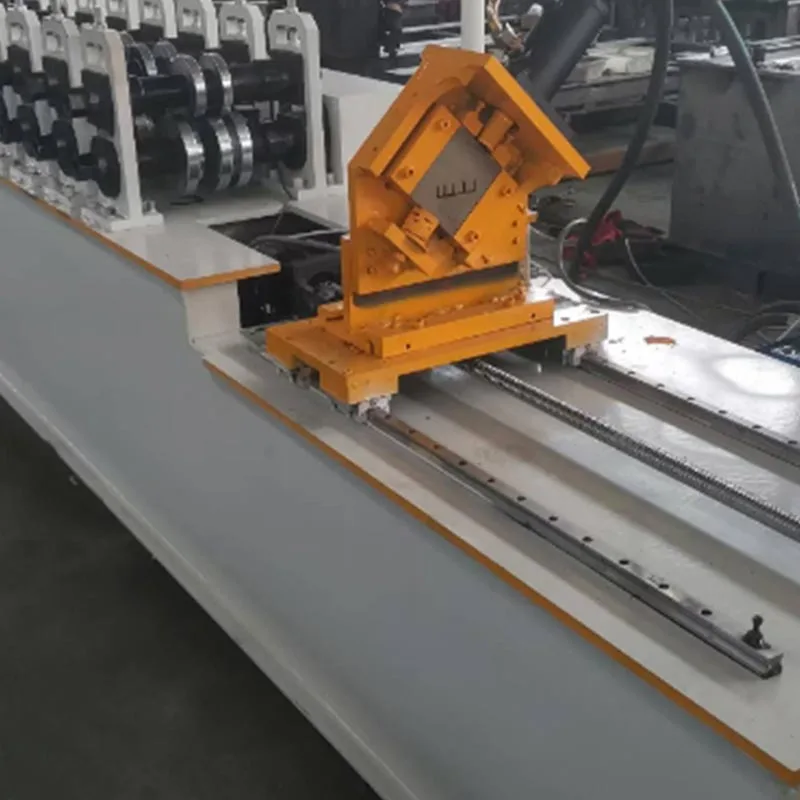

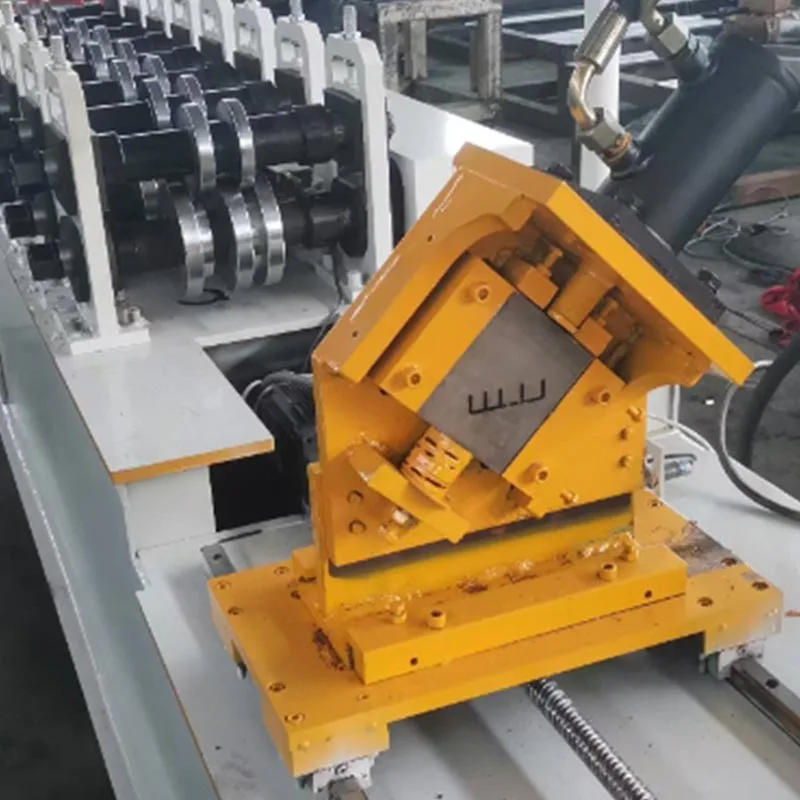

Pjovimo sistema: Kai smeigė visiškai suformuota, ji nupjaunama iki reikiamo ilgio. Naudojami du pagrindiniai tipai:

Flying Cut-Off: Kaip efektyviausias būdas, jis tiksliai sinchronizuojasi su judančia juostele, kad būtų švarūs pjūviai visu gamybos greičiu, pašalindami prastovą ir įgalindami nuolatinį, didelės spartos veikimą.

Stacionarus atjungimas: ekonomiškas pasirinkimas naudojant sustabdymo ir iškirpimo metodą. Lėtesnis, bet labai patikimas, jis tarnauja kaip a pragmatiškas sprendimas standartinėms mašinoms arba mažesnio greičio gamybos aplinkoms.

Valdymo sistema (PLC ir HMI): visą įrenginį valdo programuojamas loginis valdiklis (PLC). Operatorius sąveikauja su sistema per žmogaus ir mašinos sąsają (HMI), dažniausiai jutiklinį ekraną. Čia operatorius įveda visi parametrai. Tai apima kaiščio ilgį, kiekį ir skylių vietą bei tipą. Sistema yra protinga ir patogus naudoti.

Išvesties lentelė / Panaudojimo lentelė: čia baigiasi gamybos linija. Paruoštos C-Studs atkeliauja, yra tvarkingai sukrautos ir tada nuvežtas į statybvietę.

Kokios šio gaminio savybės?

Naudojant šią 38–50 mm lengvojo plieninio smeigtuko ritininio formavimo mašiną, yra daug pranašumų, palyginti su tradiciniais metodais.

Itin didelis gamybos efektyvumas: dirbdamas dideliu greičiu, kas valandą pagamina šimtus metrų smeigių. Ši produkcija gerokai pranoksta bet kokį rankinį metodą. Tai užtikrina greitą ir pastovų medžiagų tiekimą bet kokiam projektui laiko juosta.

Aukščiausias tikslumas ir nuoseklumas: kiekviena pagaminta smeigė yra identiška. Matmenų tolerancijos yra labai didelės stora. Tai pašalina žmogiškąsias klaidas ir variacijas. Tai leidžia greičiau, lengviau ir tiksliau surinkti vietoje. Nėra netinkamų ar švaistomų medžiagų.

Reikšmingas medžiagų taupymas: mūsų pažangi gamybos technologija užtikrina itin didelį medžiagų sąnaudų efektyvumą. Tai Visapusiškai taikosi į švaistymą, sumažindami laužą po pjovimo ir perforavimo, tuo pačiu išvengdami klaidų. Tai integruota metodas garantuoja optimalų išteklių paskirstymą, užtikrinant, kad jūsų medžiagos išnaudotų visą savo potencialą.

Nepaprastas lankstumas ir pritaikymas: ši lengvo plieno įrėminimo mašina per 38–50 pagrindinę kaulų įrangą sujungia lankstumą su visišku pritaikymu. Jis lengvai persijungia tarp profilių ir gali būti programuojamas specifiniai štampavimo raštai, todėl puikiai tinka įgyvendinti unikalius architektūrinius projektus.

Sumažėjusios darbo sąnaudos ir priklausomybė nuo įgūdžių: automatizavimas leidžia daugiau nei sutaupyti; ji kuria strateginę pranašumas. Tai sumažina priklausomybę nuo didelės specializuotos komandos. Tai apsaugo jūsų veiklą nuo nepastovios darbo rinkos ir užrakina nuspėjamumą.

Padidintas konstrukcinis tvirtumas: šaltojo formavimo procesas sustiprina plieną apdirbimo metu, todėl didinant jo takumo ribą kritiniuose lenkimo taškuose. Rezultatas aiškus: puiki jėga ir patobulinta patvarumas, palyginti su įprastu pjovimu ir suvirinimu.

Integracija su BIM ir CAD programine įranga: Šiuolaikinės mašinos gali tiesiogiai importuoti projektavimo failus. Jie gali imti duomenis iš Pastato informacinio modeliavimo (BIM) arba kompiuterinio projektavimo (CAD) programinė įranga. Taip sukuriamas vientisas skaitmeninio į fizinę darbo eiga. Tai dar labiau sumažina klaidų skaičių ir taupo laiką.

Taikymas

Ši 38–50 mm lengvojo plieno smeigių ritinėlių formavimo mašina yra universali. Jis aptarnauja platų asortimentą statybos sektoriuose.

Gyvenamoji statyba: ši sistema yra idealus sprendimas statant namus, sublokuotus namus ir mažaaukščius namus daugiabučių kompleksų. Tai leidžia efektyviai gaminti visą konstrukcinį karkasą, įskaitant sienas, grindis, ir stogo santvaros.

Komerciniai pastatai: naudojamas biurams, mažmeninės prekybos parduotuvėms, viešbučiams ir mokykloms. Atvira žiniatinklio erdvė smeigėse yra idealiai tinka paslėpti plačias elektros ir santechnikos paslaugas sienose ir lubose.

Pramoniniai pastatai: tinka sandėliams, gamykloms ir logistikos centrams. Šios struktūros dažnai naudojamos didelių tarpatramių ir reikalauja tvirto, patvaraus rėmo.

Vidaus pertvaros: komerciniams ir biurų interjerams reikia nelaikančių pertvarų universalus. Mūsų sistemos tiesiogiai patenkina šį poreikį, leisdamos greitai ir tiksliai pagaminti visą reikalingą metalą smeigės ir vikšrai, žymiai supaprastinant įrengimo laiką ir sumažinant darbo sąnaudas.

Renovacija ir modulinė konstrukcija: būtent šis tikslumas leidžia patikimai pagaminti visą sieną plokštės gamyklinėje aplinkoje, kurios vėliau transportuojamos į statybvietę, kad būtų galima greitai ir sklandžiai užbaigti surinkimas.

Gamybos proceso darbo eiga

Operacija yra supaprastintas, nuoseklus procesas.

1 veiksmas: medžiagos pakrovimas. Šakinis krautuvas arba kranas ant dekoilerio uždeda cinkuoto plieno juostos ritę. Laisvas ritės galas tiekiamas į tiekimo kreiptuvą.

2 veiksmas: parametrų nustatymas. Dėl intuityvaus HMI sistemą paprasta paleisti. Tai yra nustatymo ir pamiršimo operacija. Apibrėžkite parametrus. Mašina susitvarko su visa kita, užtikrindama nepriekaištingą tikslumą.

3 žingsnis: rulono formavimas. Mašina paleidžiama. Plieninė juosta keliauja per ritininio formavimo stotis. Prie kiekvieno stoties, jis palaipsniui išlenktas iš plokščios juostelės į galutinį C formos profilį.

4 veiksmas: perforavimas ir įpjovimas. Profilis yra išdėstytas. Įsijungia perforavimo blokas. Jis pristato kiekvieną skylę ir įpjova su tikslumu. Pašalinamos rankinės klaidos. Komponentų suderinamumas yra garantuotas.

5 veiksmas: pjovimas pagal ilgį. Smeigtukas juda į priekį. Pjoviklis atitinka jo greitį. Atliekamas švarus pjūvis. Pjovėjas iš karto atstato. Gamybos linija niekada nesustoja. Efektyvumas yra maksimalus.

6 veiksmas: išvestis ir krovimas. Baigtos C-Studs išeina iš linijos. Jie pereina į išvesties lentelę. They are then stacked or collected. Paskutinis žingsnis yra sujungimas ir pristatymas.

Įprasti techniniai parametrai
